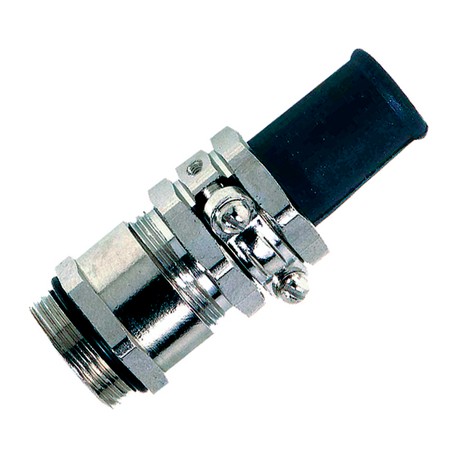

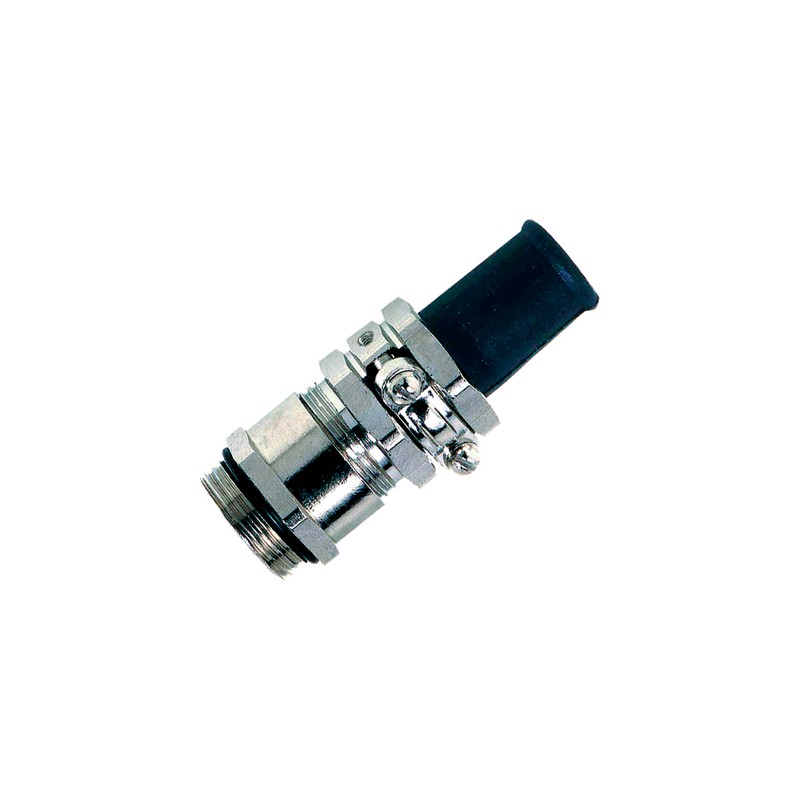

52105740 LAPP SKINDICHT SRE-M 35/40/36/30

Vantaggi

• Tenuta perfetta con protezione antipiega
• Ottimale collegamento della schermatura a 360° e bassa impedenza
• Dispositivo antitrazione per garantire la protezione del cavo
• Serraggio del cavo attraverso manicotto in gomma
• Alto grado di protezione

Applicazione

• Pressacavo per messa a terra con protezione antipiega supplementare. Campo di impiego: tutti i casi in cui possono formarsi campi elettrici interferenti.
• Parti di macchine in movimento
• Impianti di trasporto e convogliamento
• Linee di produzione
• Tecnica di misura, di controllo e di regolazione

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• Per pareti anodizzate o verniciate a polvere, utilizzare solo il controdado originale - SKINDICHT® SM-PE-M
• Esempio di descrizione del pressacavo:
  SRE-M 20 / 13.5 / 9/6
  20 = filettatura metrica di collegamento
  13.5 = filettatura PG di connessione del morsetto ferma cavo
  9 = diametro del foro della guarnizione antipiega (F)
  6 = diametro della bussola di collegamento dello schermo (B)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per le dimensioni e le coppie di serraggio consultare la tabella T21

Su richiesta

• Disponibile con filettatura lunga

Materiale

• Corpo: Ottone nichelato
  Bussola di messa a terra: Ottone
  Manicotto antipiega: CR/NBR
  O-ring: NBR

Grado di protezione

• IP 65

Campo di temperatura

• da -20°C a +80°C
