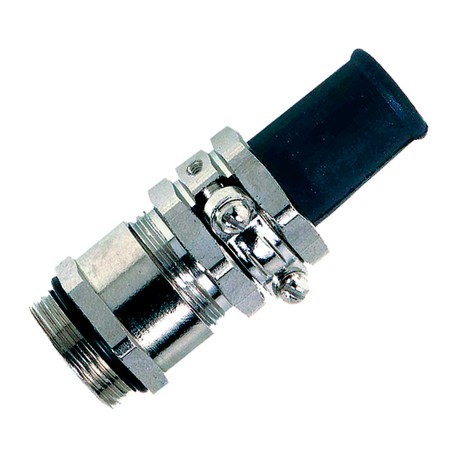

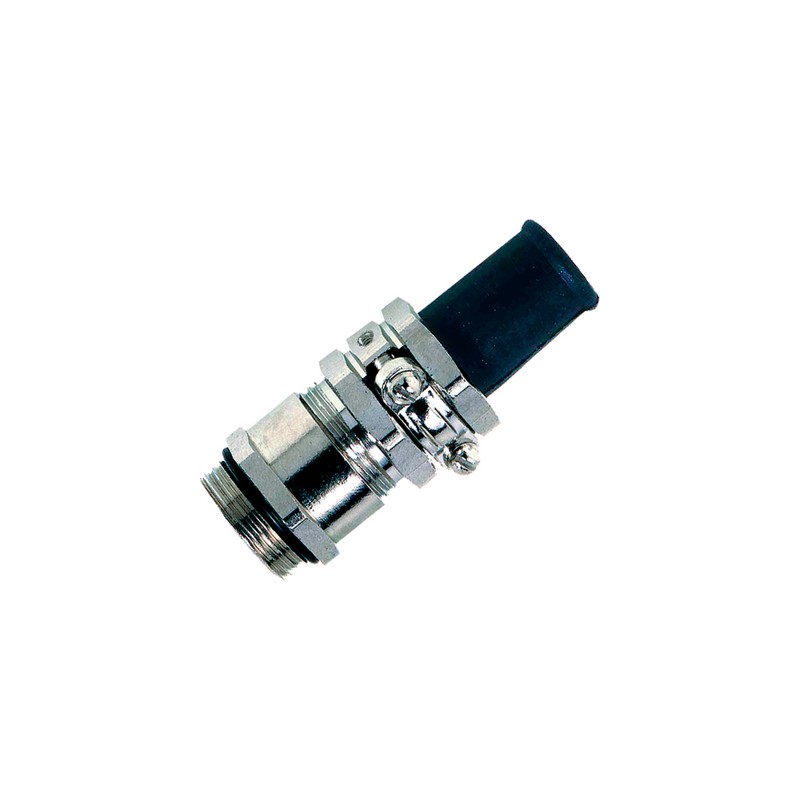

52010820 LAPP SKINDICHT SRE PG 16/11/13/9

Vantaggi

• Tenuta perfetta con protezione antipiega
• Ottimale collegamento della schermatura a 360° e bassa impedenza
• Dispositivo antitrazione per garantire la protezione del cavo
• Serraggio del cavo attraverso manicotto in gomma
• Alto grado di protezione

Applicazione

• Pressacavo per messa a terra con protezione antipiega supplementare. Campo di impiego: tutti i casi in cui possono formarsi campi elettrici interferenti.
• Parti di macchine in movimento
• Impianti di trasporto e convogliamento
• Linee di produzione
• Tecnica di misura, di controllo e di regolazione

Costruzione

• Filettatura di raccordo PG

Note

• Utilizzare solo controdadi SKINDICHT® SM
• Per pareti anodizzate o verniciate a polvere, si consiglia di utilizzare il controdado dentato SKINDICHT® SM-PE
• Denominazione d’ordine esemplificativa:
  SRE 13,5 / 9 / 9 / 6
  13,5 = filetto PG del dado di compressione
  9 = filettatura di raccordo PG
  9 = diametro interno della guarnizione conica
  6 = diametro interno del morsetto di messa a terra

Classificazione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per le dimensioni e le coppie di serraggio consultare la tabella T21

Su richiesta

• Disponibile con filettatura più lunga

Materiale

• Corpo: Ottone nichelato
  Bussola di messa a terra: Ottone
  Manicotto antipiega: CR/NBR
  O-ring: NBR

Grado di protezione

• IP 65

Campo di temperatura

• da -20°C a +80°C
