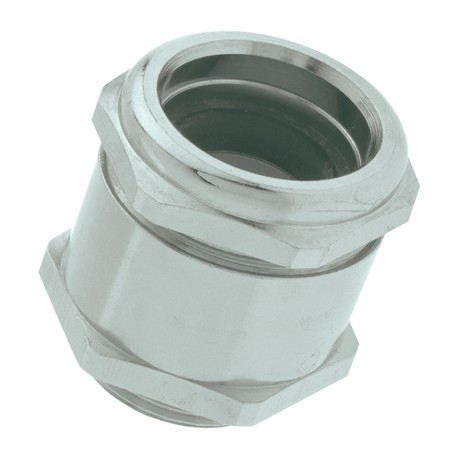

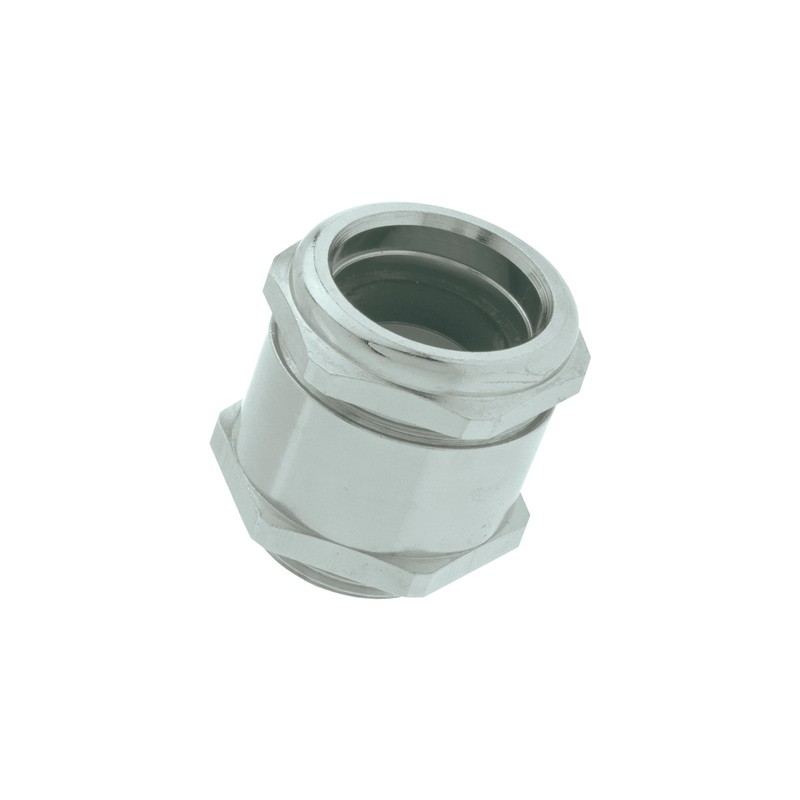

52010470 LAPP SKINDICHT SHVE PG 13.5/9/9/6

Vantaggi

• Ottimale collegamento della schermatura a 360° e bassa impedenza
• Alto grado di protezione
• Elevato scarico della trazione

Applicazione

• Pressacavo per messa a terra per applicazioni in cui possono formarsi interferenze di campi elettrici.
• Ingegneria medica
• Convertitori di frequenza
• Aeroporti
• Tecnica di misura, di controllo e di regolazione

Costruzione

• 1 Corpo pressacavo
• 2 Bussola di messa a terra
• 3 Guarnizione conica
• 4 Bussola di ottone
• 5 Dado di compressione

Note

• Utilizzare solo controdadi SKINDICHT® SM
• Per pareti anodizzate o verniciate a polvere, si consiglia di utilizzare il controdado dentato SKINDICHT® SM-PE
• Esempio di descrizione del pressacavo:
  SHVE 13.5 / 9/9/5
  13.5 = filettatura PG di collegamento
  9 = filettatura PG di connessione del morsetto ferma cavo
  9 = diametro del foro della guarnizione antipiega
  6 = diametro della bussola di collegamento dello schermo

Classificazione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per le dimensioni e le coppie di serraggio consultare la tabella T21

Materiale

• Corpo: nichelato
  Bussola di messa a terra: Ottone nudo
  Guarnizione conica speciale: CR
  O-ring: NBR

Grado di protezione

• IP 68 - 10 bar

Campo di temperatura

• da -20°C a +80°C
