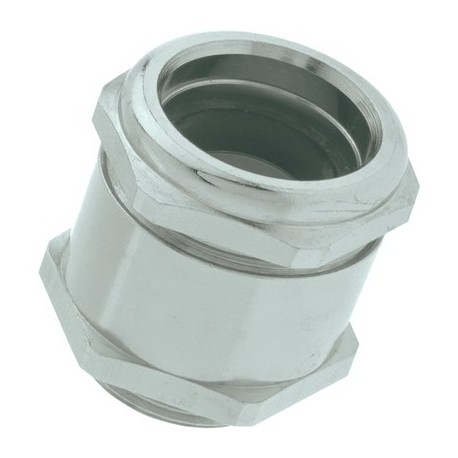

LAPPSKINDICHT cavo52010420 LAPP SKINDICHT SHVE PG 9/9/7/3.6
LAPP 52010420 52010420 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

52010420 LAPP SKINDICHT SHVE PG 9/9/7/3.6

Riferimento: 52010420

Produttore: LAPP

Descrizione:

SKINDICHT SHVE PG 9/9/7/3.6
SKINDICHT® SHVE, pressacavo PG con contatto completamente schermato a bassa resistenza ed elevato grado di protezione, come pressacavo di messa a terra

Categorie:

  • LAPP > SKINDICHT cavo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 274,41 €

Prezzo unitario: 10,976 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5-6 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Vantaggi

  • Ottimale collegamento della schermatura a 360° e bassa impedenza
  • Alto grado di protezione
  • Elevato scarico della trazione

Applicazione

  • Pressacavo per messa a terra per applicazioni in cui possono formarsi interferenze di campi elettrici.
  • Ingegneria medica
  • Convertitori di frequenza
  • Aeroporti
  • Tecnica di misura, di controllo e di regolazione

Costruzione

  • 1 Corpo pressacavo
  • 2 Bussola di messa a terra
  • 3 Guarnizione conica
  • 4 Bussola di ottone
  • 5 Dado di compressione

Note

  • Utilizzare solo controdadi SKINDICHT® SM
  • Per pareti anodizzate o verniciate a polvere, si consiglia di utilizzare il controdado dentato SKINDICHT® SM-PE
  • Esempio di descrizione del pressacavo:
    SHVE 13.5 / 9/9/5
    13.5 = filettatura PG di collegamento
    9 = filettatura PG di connessione del morsetto ferma cavo
    9 = diametro del foro della guarnizione antipiega
    6 = diametro della bussola di collegamento dello schermo

Classificazione

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000441
  • ETIM 6.0 Class-Description: Pressacavo

Attenzione

  • Per le dimensioni e le coppie di serraggio consultare la tabella T21

Materiale

  • Corpo: nichelato
    Bussola di messa a terra: Ottone nudo
    Guarnizione conica speciale: CR
    O-ring: NBR

Grado di protezione

  • IP 68 - 10 bar

Campo di temperatura

  • da -20°C a +80°C

DATASHEET - PDF

Titolo
Dimensione
Tipo
52010420 52010420 IT_52005160.pdf
519 Kbytes
PDF CATALOGO GENERAL LAPP IT
59 Mbytes
