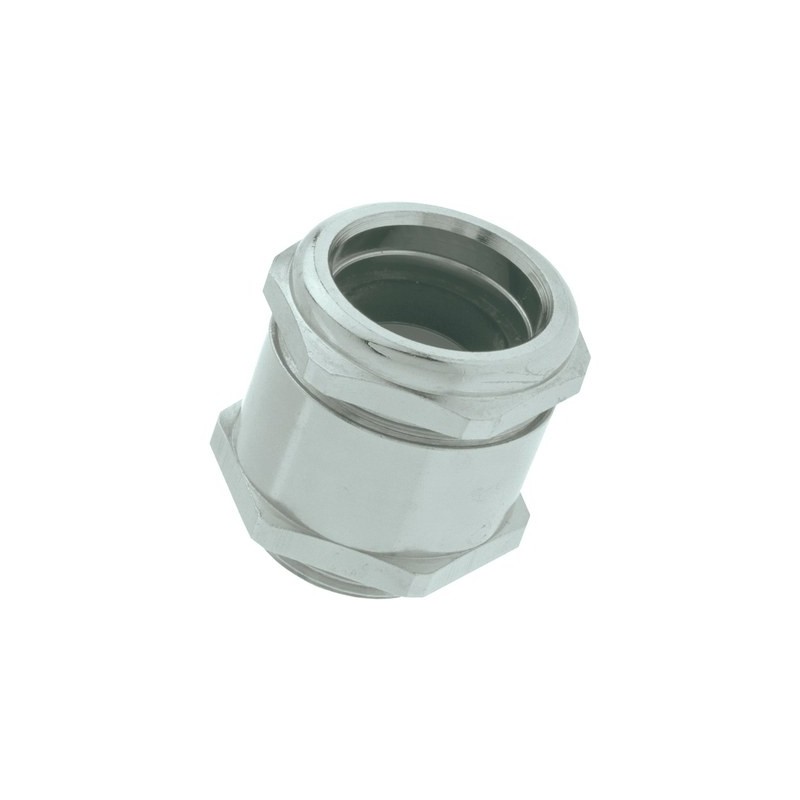

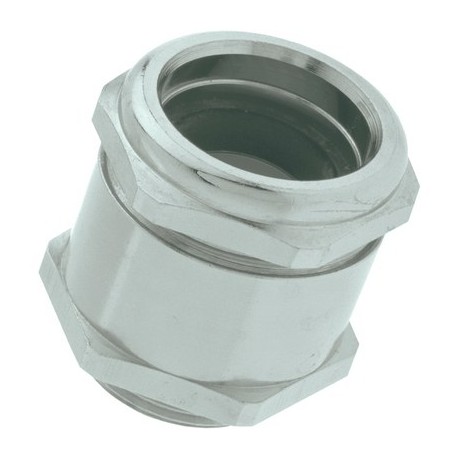

52005070 LAPP SKINDICHT SHVE PG 13/13/9/5

Ricavato

• Contatto ottimale a bassa impedenza con il display, 360°
• Alto grado di protezione
• Alta protezione contro le forze di trazione

applicazioni

• I burst vengono utilizzati per mettere a terra lo scudo dove possono verificarsi forti campi elettromagnetici.
• Tecnologia Medica
• Convertitore di frequenza
• Aeroporti
• Tecnologia di misurazione, controllo e regolamentazione

disegno

• 1 Choke intermedio
• 2 Copertura Terrestre
• 3 Cono di sigillamento
• 4 coni in ottone
• Dado di serraggio a 5

nota

• Dado di bloccaggio SKINDICHT® SM abbinato
• Per alloggiamenti laccati, anodizzati o verniciati a polvere, sono necessari dadi livellante di tipo SKINDICHT® SM-PE per garantire un contatto ottimale
• Esempio di codice d'ordine:
  SHVE 13.5/9/9/5
  13,5 = Filettatura della vite PG
  9 = Filo di collegamento PG
  9 = diametro interno del cono di tenuta
  5 = Diametro interno della guaina di terra

classificazione

Classificazione ETIM 6

• Designazione della classe ETIM 6.0: EC000441
• Descrizione della classe ETIM 6.0: Ghiantoi a cavi

Attenzione

• Dimensioni di installazione
  Vedi tabella. T21 nell'appendice

materiale

• Carrozzeria: ottone placcato in nichel
  Manicotta di massa: ottone
  Cono di sigillatura: CR (gomma al cloroprene)
  O-ring: NBR (gomma butadiene)

Classe di protezione

• IP 68 - 10 bar

Intervallo di temperatura

• -20 a +80 °C
