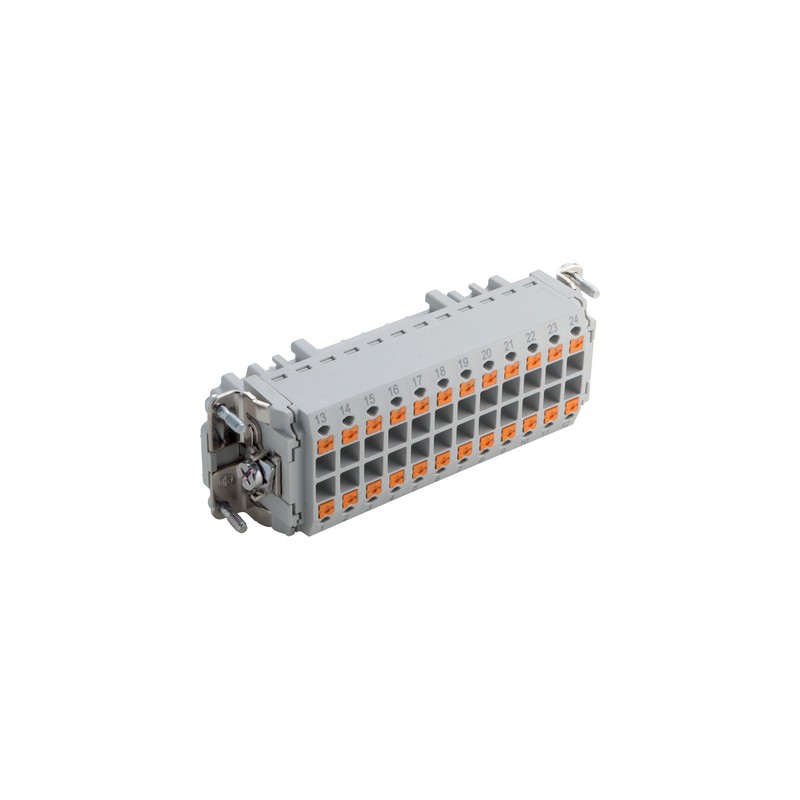

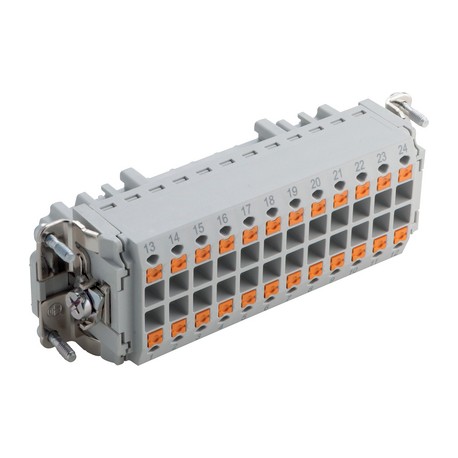

44423211 LAPP EPIC H-BE 24 BP 25 48

Vantaggi

• L'inserimento dei conduttori con puntalini nei connettori Push-in consente sicurezza e risparmio di tempo nel montaggio senza attrezzi
• Il pulsante arancione facilita l'inserimento e l'estrazione dei fili
• Punto di prova per puntale standard di mm. 2 per facilitare il test degli inserti plug-in
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• La possibilità di impiego con tensioni e intensità di corrente elevate e un'eccellente affidabilità caratterizzano la serie EPIC® H-BE.

Applicazione

• Ingegneria meccanica
• Industria plastica
• Tecnologia per lo spettacolo
• Applicazioni ferroviarie / costruzione di veicoli

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000438
• Descrizione classe ETIM 5.0 : Inserto per connettori industriali

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale

Tensione Nominale (V)

• IEC: 500 V
  UL: 600 V
  CSA: 600 V

Tensione di prova

• 6 kV

Corrente nominale (A)

• IEC: 16 A
  UL: 13 A
  CSA: 13 A

Grado di inquinamento

• 3

Autoestinguenza

• UL94 V-0

Resistenza di contatto

• < 2 mOhm

Contatti

• lega di rame, argentati

Numero di contatti

• 48 + PE

Tipologia del contatto

• terminazione push- in: 0,14 - 2,5 mm²

Lunghezza di spelatura (mm)

• 10

Materiale

• Poliammide PA

Cicli di innesto

• 500

Certificazioni

• Testato UL:
  UL File Number: E75770

Campo di temperatura

• da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
