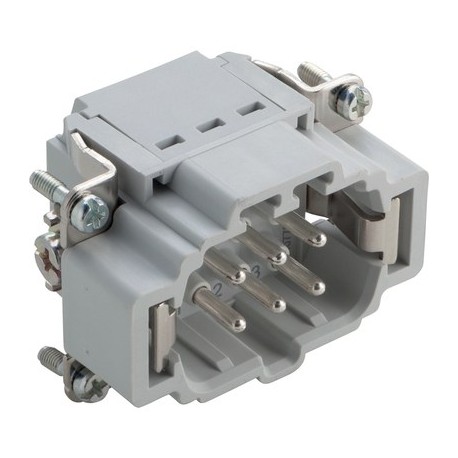

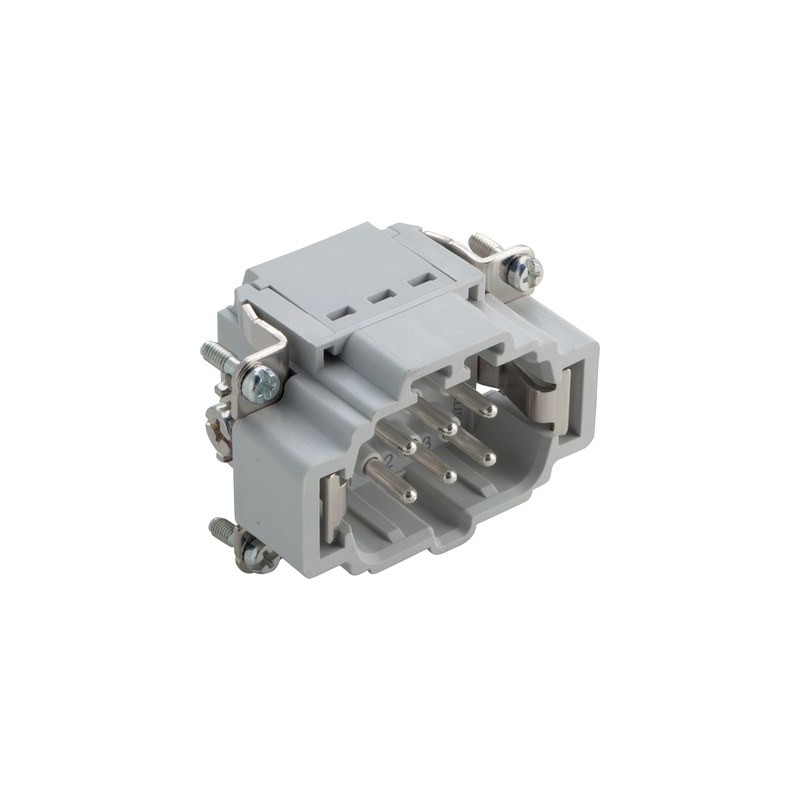

44423200 EPIC H-BE 6 SP LAPP Inserti con morsetto a vite

Vantaggi

• Gli inserti della serie EPIC® H-BE sono compatibili con gli standard di mercato ed ideali per l’uso con tensioni e correnti più elevate.
• Con la serie EPIC® H-BE è possibile combinare tra loro, a seconda delle esigenze, inserti di diverso tipo (a vite, a crimpare, a molla o push-in).
• La connessione Push-in consente tempi di connessione brevissimi: i conduttori con puntalini possono essere inseriti completamente senza attrezzi; Per rilasciare il contatto è sufficiente premere il pulsante arancione. Per i conduttori senza puntalino è necessario premere il pulsante per aprire la molla prima di inserire o estrarre il filo.
• Il foro di prova è adatto per sonde standard da 2 mm ed è posizionata in modo tale da essere accessibile anche quando l'inserto è già installato nella custodia.
• In plastica robusta (classe di infiammabilità V-0 secondo il metodo di prova UL94 per l’infiammabilità delle materie plastiche).

Applicazione

• Per il collegamento dell'alimentazione di apparecchi e macchine in diverse applicazioni.
• Adatto per il cablaggio interno quadro
• Per la trasmissione di segnali di controllo ad attuatori e attuatori.
• Le aree di applicazione tipiche sono la scenotecnica, l’illuminotecnica e il sollevamento.

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000438
• Descrizione classe ETIM 5.0 : Inserto per connettori industriali

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Inserto porta contatti per connettore industriale

Tensione Nominale (V)

• IEC: 500 V
  UL: 600 V
  CSA: 600 V

Tensione di prova

• 6 kV

Corrente nominale (A)

• IEC: 16 A
  UL: 13 A
  CSA: 13 A

Grado di inquinamento

• 3

Autoestinguenza

• UL94 V-0

Resistenza di contatto

• < 2 mOhm

Contatti

• lega di rame, argentati

Numero di contatti

• 6 + PE

Tipologia del contatto

• terminazione push- in: 0,14 - 2,5 mm²

Lunghezza di spelatura (mm)

• 10

Materiale

• Poliammide PA

Cicli di innesto

• 500

Certificazioni

• Testato UL:
  UL File Number: E75770

Campo di temperatura

• da -40 °C a +100 °C , per brevi periodi fino a +125 ° C
