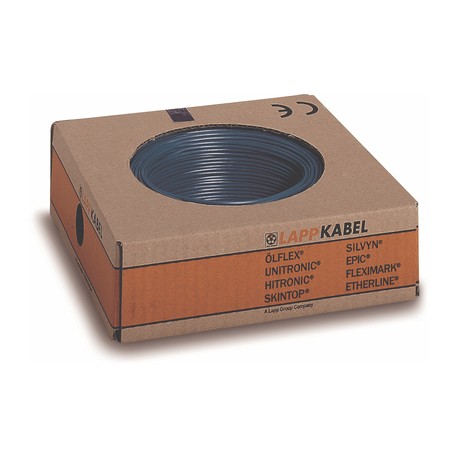

4180410 LAPP Multi-Standard SC 1 1X0,5 YE

Vantaggi

• Molteplici possibilità di impiego
• Minima necessità di documentazione tecnica grazie alle numerose certificazioni internazionali di cui il cavo beneficia
• Stoccaggio semplificato
• Processo produttivo ottimizzato

Applicazione

• "Factory wiring" =cablaggio in loco
• Cablaggio interno di apparecchiature elettriche ed elettroniche
• Cablaggio di quadri elettrici

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Autoestinguente secondo UL VW1 / CSA FT1
• Resistente agli oli

Norm references / Approvals

• Cavi multi-standard con conduttori con dimensioni nominali in mm² o AWG/kcmil. La sezione master è indicata nella tabella sotto, mentre la sezione equivalente dell’altro sistema è riportato nella tabella T16. Per questa sezione equivalente la dimensione del conduttore è spesso maggiore rispetto al valore nominale specificato.
• Certificazioni del tipo di cavo: <HAR>
  H05V-K sec. EN50525-2-31; UL AWM
  style 1007 & 1569 (con UL sec. UL
  standard UL 758, U.I. Lapp GmbH’s UL
  AWM numero file: E63634); CSA AWM
  I A/B (con CSA sec. CSA standard CSA
  C22.2 N. 210-05; CSA classe 5851-01)

Costruzione

• Trefoli di fili sottili in rame stagnato
• Isolamento del conduttore in PVC

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000993
• Descrizione classe ETIM 5.0: cavo a conduttore singolo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000993
• ETIM 6.0 Class-Description: Conduttore

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• 4 x diametro esterno (D) per uso normale; 2 x D per piegatura continua

Tensione Nominale (V)

• HAR / IEC: U₀/U: 300/500 V;
  UL (AWM): U: 300 V;
  CSA (AWM I A/B): U: 300 V

Tensione di prova

• 2000 V

Campo di temperatura

• Posa fissa: HAR / IEC: da -40°C a +70°C; UL (AWM): a +105°C; CSA (AWM I A/B): a +105°C
