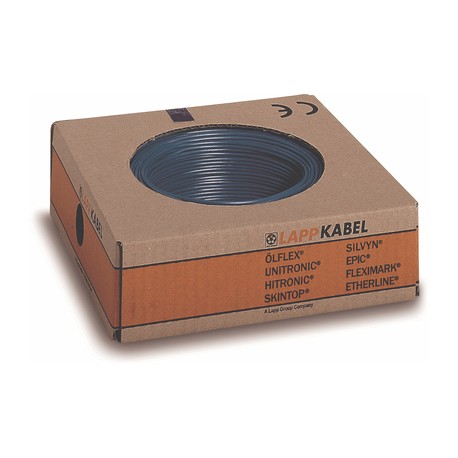

4160302K LAPP MULTI-STANDARD SC 2.1 EMBOSS 1X1 BU

Ricavato

• Per l'uso nei principali mercati globali
• Riduzione della gestione della documentazione tecnica
• Archiviazione più semplice; aumenta l'efficienza dei costi del processo produttivo
• Utilizzare i tappi terminali isolati XL

Ambito di utilizzo

• Cablaggio di fabbrica
• Cablaggio di campo
• Cablaggio interno dei dispositivi
• Cablaggio di quadri elettrici
• I cavi unipolari con isolamento verde ≥ 4 AWG possono essere utilizzati come conduttore di protezione (EGC/Equipment Earthing Conductor) in vassoi secondo NFPA 70 (NEC)

Caratteristiche del prodotto

• Propagatore non di fiamma, secondo IEC 60332-1-2
• Propagatore non di fiamma, secondo UL VW1/CSA FT1.
• Resistente all'olio

Riferimenti normativi / Approvazioni

• I cavi secondo IEC e standard americano hanno conduttori intrecciati con dimensioni nominali in mm² o AWG/kcmil. La dimensione principale è menzionata nella tabella seguente e la dimensione equivalente dell'altro sistema è disponibile nell'appendice T16 di questo catalogo. Per questa dimensione secondaria correlata, la sezione trasversale del conduttore è in genere maggiore del valore nominale specificato
• Certificazioni: <HAR> H07V-K secondo EN 50525-2-31; UL AWM Style 1015 (da UL, conforme allo standard UL 758, U.I. Lapp GmbH, UL AWM Dossier Number: E63634); (UL) MTW (secondo UL, secondo lo standard UL 1063, U.I. Lapp GmbH, Dossier Number (UL) MTW: E198296); CSA TEW (per CSA, conforme a CSA C22.2 n. 127, CSA Classe 5835-01)

Composizione del prodotto

• Conduttore di fili di rame stagnato fine
• Speciale isolamento della base in PVC.

Classificazione ETIM 5

• ETIM 5.0 ID classe: EC000993
• ETIM Classe 5.0 Descrizione: Cavo unipolare

Classificazione ETIM 6

• ETIM 6.0 ID classe: EC000993
• ETIM 6.0 Classe-Descrizione: Cavo conduttore

Formazione del conducente

• Filo sottile, secondo VDE 0295 CIase 5 / IEC 60228 CIase 5

Raggio minimo di curvatura

• 8 mm ≤: 4 x DE*/2 x DE**; 8 < DE≤ 12 mm: 5 x DE*/3 x DE**; >12 mm: 6 x DE*/4 x DE**

Tensione nominale

• HAR/IEC: U₀/U: 450/750 V;
  UL (AWM): U: 600 V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600 V

Intervallo di temperatura

• Installazione fissa: HAR/IEC: da -40°C a +70°C; UL (AWM): fino a +105°C;
• UL (MTW): fino a +90 °C; CSA (TEW): fino a +105 °C
