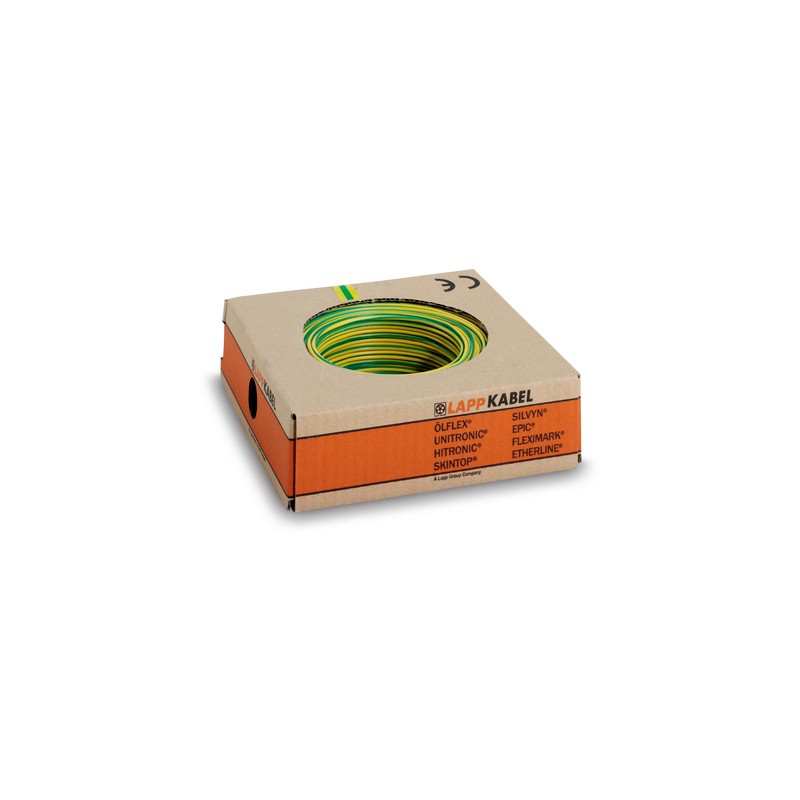

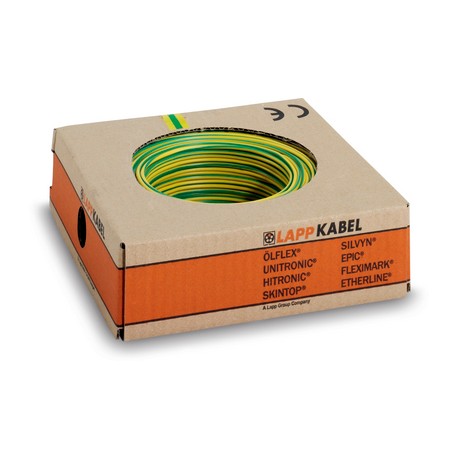

4151501 LAPP Multi-Standard SC 2.2 1X120 BK

Vantaggi

• Molteplici possibilità di impiego
• Minima necessità di documentazione tecnica grazie alle numerose certificazioni internazionali di cui il cavo beneficia
• Stoccaggio semplificato; miglioramento dei costi dei processi di produzione
• Utilizzabile con "Terminazioni e puntalini XL, isolati"

Applicazione

• "Factory wiring" =cablaggio in loco
• "Field Wiring" = Cablaggio in campo
• Cablaggio interno di apparecchiature elettroniche e quadri elettrici
• Posa protetta all'interno degli impianti di illuminazione
• I conduttori unipolari isolati in verde ≥ 4 AWG possono essere utilizzati come conduttore di protezione (conduttore di messa a terra dell'apparecchiatura) su una piattaforma secondo NFPA 70 (NEC)

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Autoestinguente secondo UL VW1 / CSA FT1
• Resistente agli oli

Norm references / Approvals

• Cavi multi-standard con conduttori con dimensioni nominali in mm² o AWG/kcmil. La sezione master è indicata nella tabella sotto, mentre la sezione equivalente dell’altro sistema è riportato nella tabella T16. Per questa sezione equivalente la dimensione del conduttore è spesso maggiore rispetto al valore nominale specificato.
• Certificazioni del tipo di cavo: <HAR> H07V2-K sec. EN 50525-2-31, UL AWM style 10269 (con UL sec. UL standard UL 758, U.I. Lapp GmbH's UL AWM numero file: E63634), (UL) MTW (con UL sec. UL standard UL 1063, U.I. Lapp GmbH's (UL) MTW numero file: E198296), CSA TEW (con CSA sec. CSA standard CSA C22.2 No. 127, CSA classe 5835-01)

Costruzione

• Trefoli di fili sottili in rame stagnato
• Isolamento del conduttore in PVC

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000993
• Descrizione classe ETIM 5.0: cavo a conduttore singolo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000993
• ETIM 6.0 Class-Description: Conduttore

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Secondo EN 50565-1;
  DE ≤ 8 mm: 4 x DE*/2 x DE**;
  8 < DE ≤ 12 mm: 5 x ED*/3 x DE**;
  DE > 12 mm: 6 x DE*/4 x OD**

Tensione Nominale (V)

• HAR / IEC: U₀/U: 450/750 V;
  UL (AWM): U: 1000 V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600 V

Campo di temperatura

• Posa fissa: HAR / IEC: da -40°C a +90°C; UL (AWM): a +105°C;
• UL (MTW): a +90°C; CSA (TEW): a +105°C
