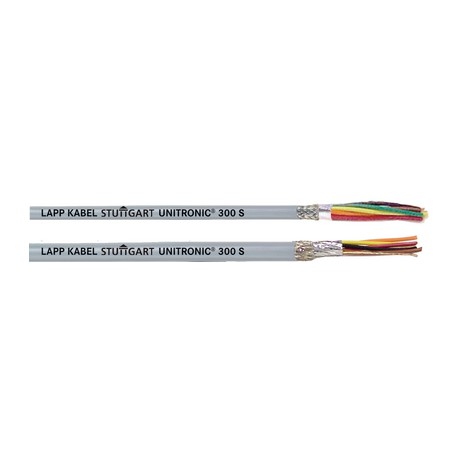

301825S LAPP UNITRONIC 300 S 18/25C

Vantaggi

• Ampio campo di applicazioni grazie alle diverse certificazioni
• Riduzione dei costi di installazione grazie alla posa libera non necessitando di guaine e canaline

Applicazione

• Cavi per trasmissione dati per cablaggi interni ed esterni
• Per il mercato Nord America
• Negli USA in conformità a CMG, PLTC o ITC posa diretta su piattaforma, in combinazione con -ER (Exposed Run) per sezioni di transizione non protette di max. 1,8 m di lunghezza ciascuna
• Posa interrata diretta consentita negli USA per sezioni nominali del conduttore 18 AWG e 16 AWG grazie all'omologazione DIRECT BURIAL
• Resistente alle torsioni fino a ±150 °/m in drip loop di impianti eolici

Caratteristiche del prodotto

• Resistente agli oli secondo UL OIL RES I
• Adatto alle applicazioni in torsione tipiche in torri eoliche

Norm references / Approvals

• USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG + 16 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG + 16 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG + 16 AWG)
• CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Costruzione

• Trefoli di fili sottili in rame stagnato
• Isolamento del conduttore in PVC
• UNITRONIC® 300 S: con nastratura totale, filo di drenaggio e calza in rame stagnato (copertura 75 %)
• Guaina esterna in composto PVC speciale
• Guaina esterna grigio scuro (simil RAL 7005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Codice di identificazione dei conduttori

• vedi tabella T9

Cordatura conduttori

• Filo sottile

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Durante l'installazione: > 4 x diametro esterno
• Schermato: 6 x diametro esterno

Tensione Nominale (V)

• Tensione nominale UL: 300 V
  IEC: non adatto per uso potenza

Tensione di prova

• 1500 V

Campo di temperatura

• Movimento occasionale / Nord America: da -25°C a +105°C (AWM per USA: +80°C)
• Posa fissa / Nord America: da -40°C a +105°C (AWM per USA: +80°C)
