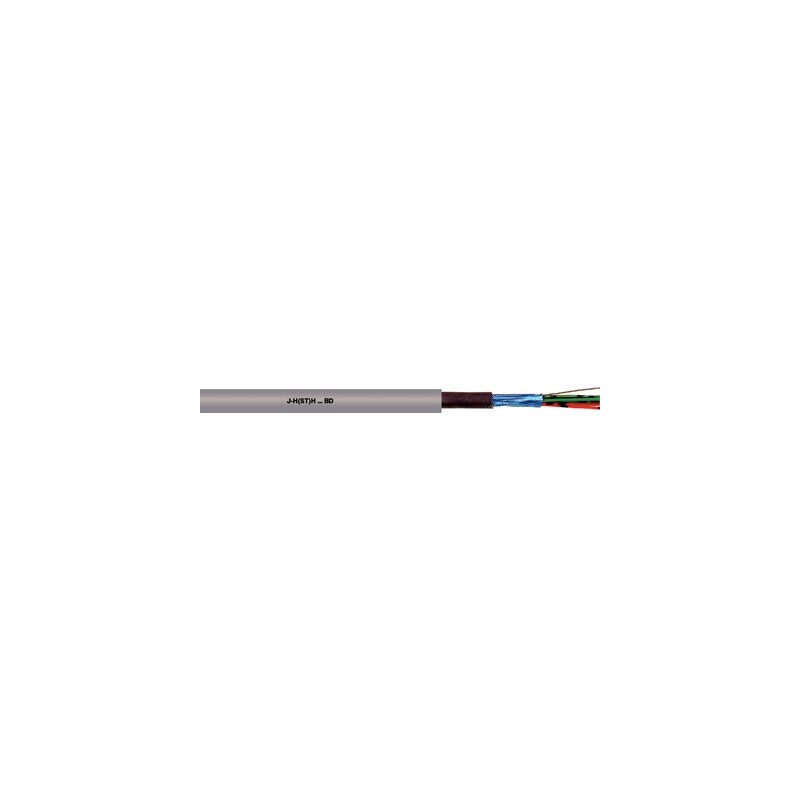

30017788 LAPP J-H(ST)H... BD 4x2x0,8

Vantaggi

• Viene impiegato in casi di elevata protezione antincendio in ambienti ad alta concentrazione di persone e beni di valore.
• In caso di incendio non rilascia gas tossici e corrosivi e impedisce la propagazione di incendi
• La schermatura in foglio di materiale plastico laminato in alluminio con filo di drenaggio stagnato minimizza le interferenze da campi elettromagnetici ad alta frequenza
• Twistatura delle coppie contro diafonia ed interferenze
• J-H(ST)H...BD Cavo allarme incendio è marcato con la frase "Cavo allarme incendio" a distanze regolari sulla guaina. È quindi particolarmente adatto all'impiego nei sistemi di allarme antincendio.

Applicazione

• Questo cavo privo di alogeni, autoestinguente, con schermatura statica e posa fissa è usato per la trasmissione telefonica, di dati e di segnali in stazioni di diramazione e in centrali di scambio per sistemi telefonici di tutte le classi
• In ambienti asciutti e umidi per la posa fissa sopra e sotto traccia

Caratteristiche del prodotto

• Autoestinguente secondo DIN VDE 0472-804/08.83, tipo di prova C
• Privo di alogeni secondo EN 50267-2-1/-2

Riferimenti normativi/approvazioni

• Secondo DIN VDE 0815tipo J-H(ST)H...BD

Costruzione

• Conduttore rigido in rame nudo
• Isolamento dei conduttori privo di alogeni
• Conduttori con cordatura star quad,
  5 star quad sono raccolti in un fascio,
  i fasci riuniti in trefoli a strati
• Schermatura in foglio plastico laminato in alluminio con filo di drenaggio
• Guaina esterna in mescola priva di alogeni, grigia (RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000829
• Descrizione classe ETIM 5.0 : Cavi di segnale/telecomunicazioni

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: Cavo per telecomunicazioni

Codice di identificazione dei conduttori

• secondo VDE 0815, tabella T10

Mutua capacità

• max. 120 nF/km

Accoppiamento

• K1: ca. 300 pF/100 m
• K9-12: ca. 100 pF/100 m

Raggio minimo di curvatura

• Posa fissa: 8 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 800 V
• Conduttore/schermo: 800 V

Resistenza dell'anello

• 0,6 mm: max. 130 Ohm/km
• 0.8 mm: max. 73.2 ohm/km

Sezione conduttore

• 0,6 mm: 0,28 mm²
• 0,8 mm: 0,50 mm²

Campo di temperatura

• Movimento occasionale: da -5°C a +50°C
• Posa fissa: da -30°C a +70°C
