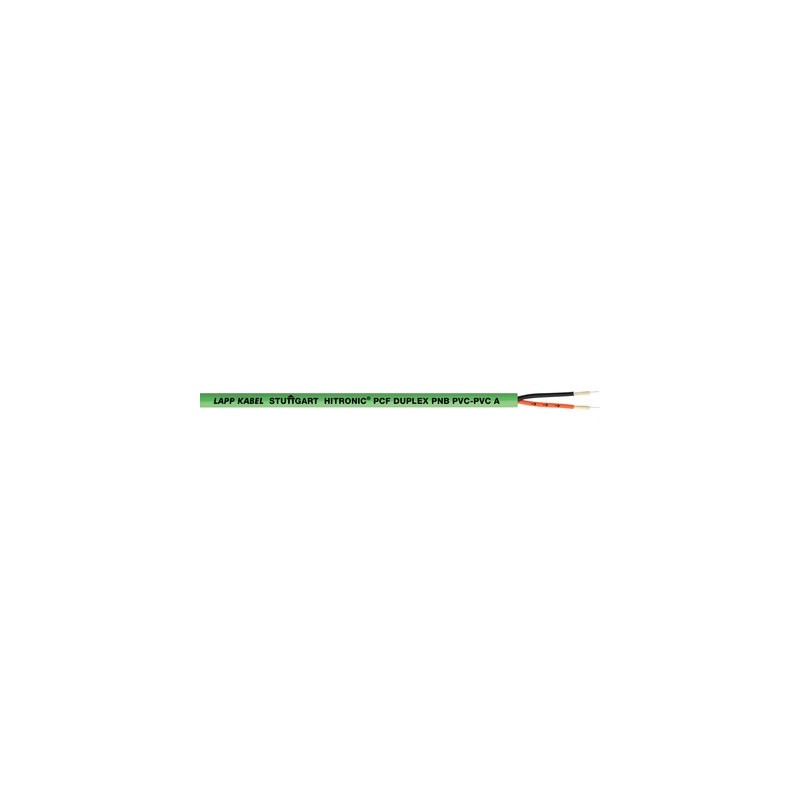

28055702 LAPP HITRONIC PCF DUPLEX PNB PVC-PVC A

Vantaggi

• Trasmissione ottica fino a 500 m
• Facile da cablare
• Nessuna inetrferenza di campi esterni
• Nessun problema di messa aterra
• Per il cablaggio diretto del connettore

Applicazione

• Cavi a fibra ottica PCF DUPLEX per applicazioni industriali
• PROFINET / Industrial Ethernet
• A 100 Mbit/s: max 100 m lunghezza cavo
• PROFINET tipo B:
  per posa fissa
• PROFINET tipo C:
  per posa mobile (catena portacavi)

Caratteristiche del prodotto

• Cavo con guaina esterna in PUR: per applicazioni standard in ambienti industriali
• Cavo con guaina esterna in PUR: resistenti a stress meccanici e chimici in ambienti industriali
• PNB - PROFINET-Tipo B
• PNC - PROFINET-Tipo C
• FD - Estremamente flessibile (catene portacavi)

Riferimenti normativi/approvazioni

• 28055702: certificato c(UL) (OFNG 75°C)
• Variante PUR: resistente all’olio in conf. a IEC 60811-2-1 e DIN EN 50363-10-2

Costruzione

• Conduttori colorati, fibre isolate singolarmente PCF con guaina in PVC
• Diametro del cavo singola fibra: 2,2 mm
• Fibre aramidiche per scarico della trazione
• Guaina esterna in PUR o PVC (vedi descrizione articolo)
• Colore della guaina esterna: verde (RAL 6018)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000034
• Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

• Fibra: 0,5 mm Isolamento singola fibra: 2,2 mm
• Cavo: vedi tabella

Codice di identificazione dei conduttori

• Nero, arancione (con freccia sull'isolamento)

Tipo di fibra

• PCF - K200/230
• PCF - Polymer Cladded Fibre (fibra di vetro con rivestimento in materiale plastico)

Raggio minimo di curvatura

• Vedi Datasheet

Designazione standard

• J-V(ZN)YY 2K200/230
  J-V(ZN)Y(ZN)11Y 2K200/230 flex
  J-V(ZN)Y(ZN)Y 2K200/230 flex

Tipo di fibra ottica

• Core: vetro
• Cladding: fluoro-polimeri

Massima forza di trazione

• vedi Datasheet

Campo di temperatura

• Vedi Datasheet
