LAPPHITRONIC cavo28052002 LAPP HITRONIC POF DUPLEX PNB PA-PVC

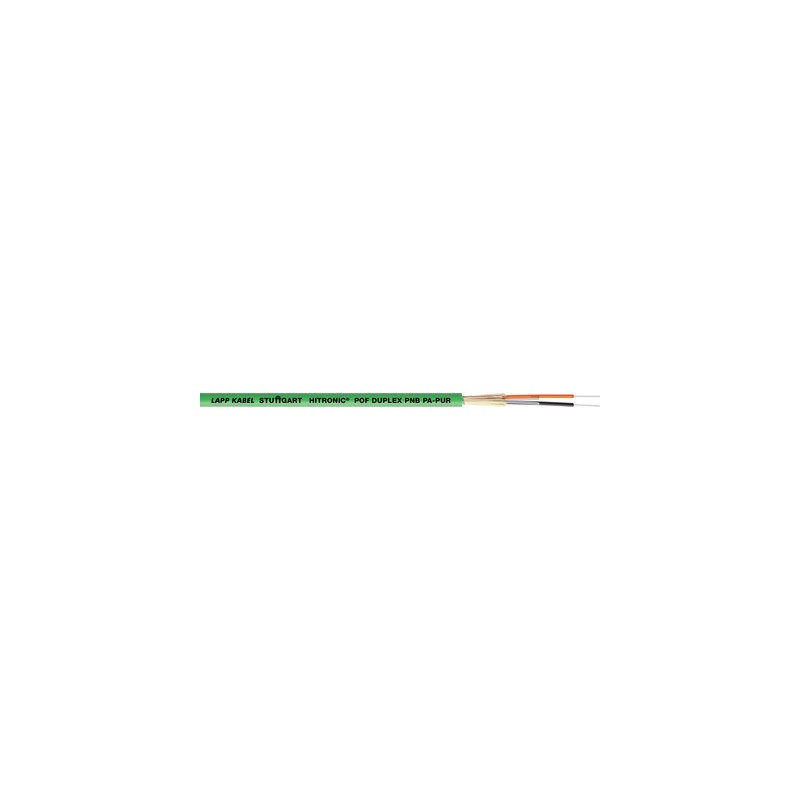

LAPP 28052002 28052002 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

28052002 LAPP HITRONIC POF DUPLEX PNB PA-PVC

Riferimento: 28052002

Produttore: LAPP

Descrizione:

HITRONIC POF DUPLEX PNB PA-PVC
PROFINET compliant optical cables accordingly Type B and Type C with 2P980/1000 POF twin buffered fibres, colour coded; J-V4Y(ZN)11Y; J-V4Y(ZN)Y

Categorie:

  • LAPP > HITRONIC cavo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Vantaggi

  • Trasmissione ottica fino a 70 m
  • Facile da cablare
  • Nessuna inetrferenza di campi esterni
  • Nessun problema di messa aterra
  • Per il cablaggio diretto del connettore

Applicazione

  • Per la trasmissione ottica di segnali in applicazioni industriali
  • PROFINET / Industrial Ethernet
  • A 100 Mbit/s: max 100 m lunghezza cavo
  • PROFINET tipo B:
    per posa fissa
  • PROFINET tipo C:
    per posa mobile (catena portacavi)

Caratteristiche del prodotto

  • Cavo con guaina esterna in PUR: per applicazioni standard in ambienti industriali
  • Cavo con guaina esterna in PUR: resistenti a stress meccanici e chimici in ambienti industriali
  • PNB - PROFINET-Tipo B
  • PNC - PROFINET-Tipo C
  • FD - Estremamente flessibile (catene portacavi)

Norm references / Approvals

  • Guaina esterna in mescola di PUR: resistente all'olio secondo IEC 60811-2-1, DIN EN 50363-10-2

Costruzione

  • Fibra ottica in polimero (POF)
  • Rivestimento in PA
  • Codice colore fibre: nero, arancione (con freccia sull'isolamento)
  • Fibre aramidiche per scarico della trazione
  • Guaina esterna in PUR o PVC (vedi descrizione articolo)
  • Colore della guaina esterna: verde (RAL 6018)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000034
  • Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000034
  • ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

  • Buffered fibre: 2.2 mm
  • Cavo: vedi tabella

Codice di identificazione dei conduttori

  • Nero, arancione (con freccia sull'isolamento)

Designazione standard

  • J-V4Y(ZN)11Y 2P980/1000
    J-V4Y(ZN)Y 2P980/1000
    J-V4Y(ZN)11Y 2P980/1000 flex

Tipo di fibra ottica

  • Core: PMMA
  • Cladding: fluoro-polimeri

Raggio minimo di curvatura

  • ≥ 10 x diametro esterno

Massima forza di trazione

  • vedi Datasheet

Campo di temperatura

  • In opera: da -20°C a +70°C
  • Durante l'installazione: da -10°C a +50°C

DATASHEET - PDF

Titolo
Dimensione
Tipo
28052002 28052002 IT_28052002.pdf
352 Kbytes
PDF CATALOGO GENERAL LAPP IT
59 Mbytes
