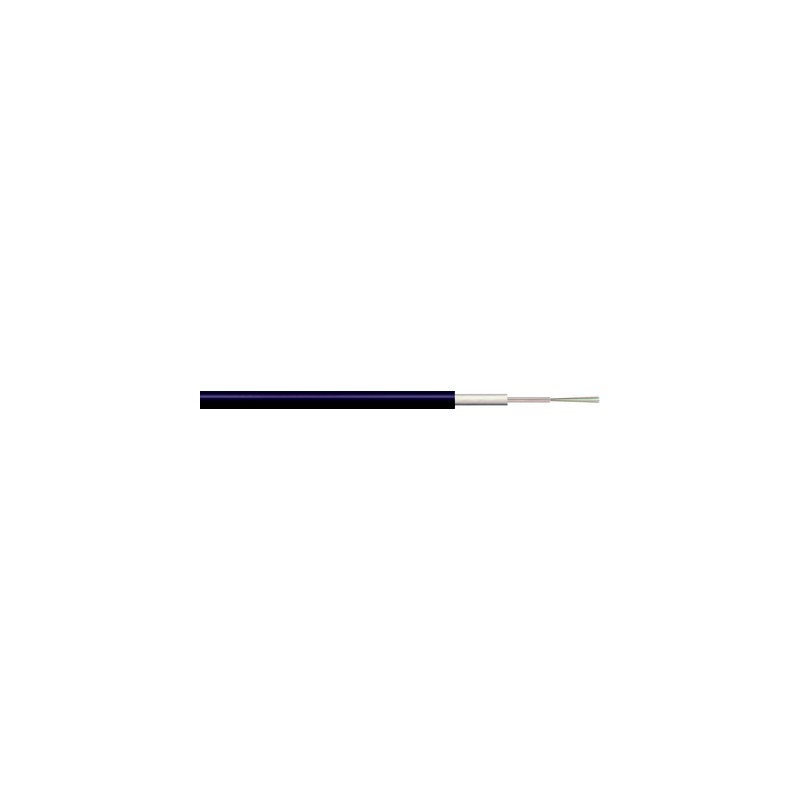

27600404 LAPP HITRONIC HQN1500 4G 50/125 OM4

Vantaggi

• Adatto per posa interrata diretta
• Facile da montare grazie al design compatto, elevata flessibilità, guaina robusta e ridotto raggio di curvatura
• Resistente ai raggi UV, stagno
• Interferenza elettromagnetica nulla in quanto il cavo non contiene metalli
• Insstallabile con la tecnica del soffiaggio (Blow-in), grazie guaina esterna a basso attrito

Applicazione

• Per esterni
• Per dorsali
• Collegamenti WAN
• Ambienti industriali
• Tipo di posa: tubi in plastica vuoti, condotte e piattaforme

Caratteristiche del prodotto

• Monotubo centrale con 24 fibre max.
• Fibre con codifica colore
• Resistente alle infiltrazioni d'acqua longitudinali
• Protezione contro i roditori
• Guaina esterna priva di alogeni, molto resistente

Costruzione

• Fibre in vetro con rivestimento primario
• Monotubo centrale tamponato con gel
• With reinforced glass yarn for strain relief and rodent protection.
• Guaina esterna in PE
• Colore: nero (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000034
• Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

• Fibra con rivestimento principale: 250 µm
• Cavo: vedi tabella

Codice di identificazione dei conduttori

• Per il codice colore delle fibre vedi datasheet

Tipo di fibra

• GOF - fibre di vetro

Designazione standard

• A-DQ(ZN)B2Y

Valori ottici

• vedi datasheet

Tipo di fibra ottica

• Core: vetro
• Cladding: vetro

Raggio minimo di curvatura

• Posa fissa: ≥ 15 x diametro esterno
• Posa mobile: ≥ 20 x diametro esterno

Massima forza di trazione

• Posa fissa: 1500 N
• Per brevi periodi di tempo: 3000 N

Campo di temperatura

• Durante l'installazione: da -5°C a +50°C
• Temperatura di esercizio/stoccaggio: da -40 °C a +70 °C
