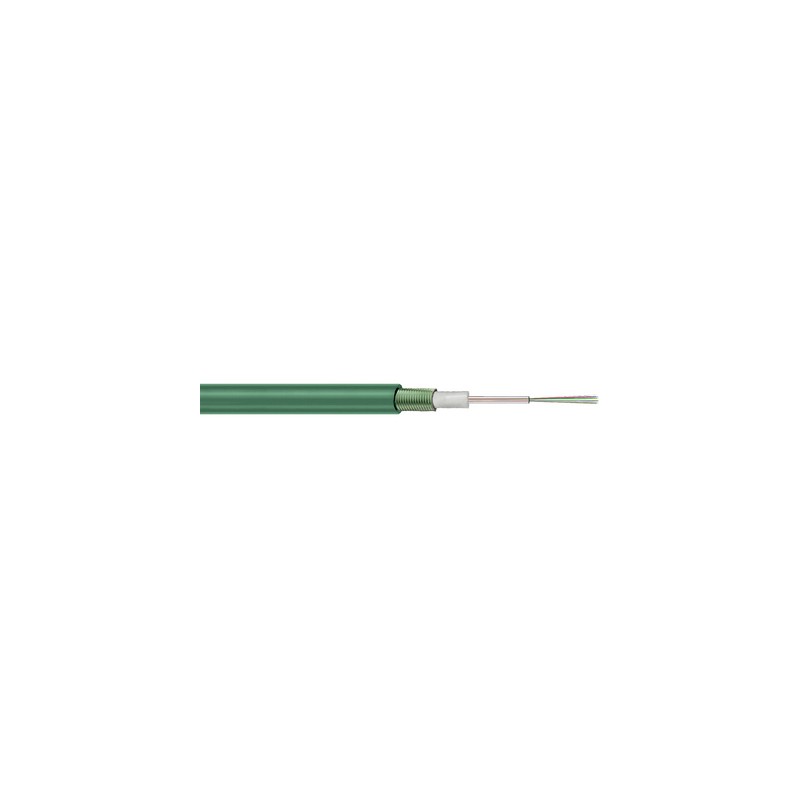

27500404 LAPP HITRONIC HUW1500 4 G 50/125 OM4

Vantaggi

• L'armatura in acciaio corrugato offre una protezione eccezionale contro un'elevata sollecitazione meccanica e i roditori
• Autoestinguente: adatto per installazioni interne ed esterne
• Facile da montare grazie al design compatto, elevata flessibilità, guaina robusta e ridotto raggio di curvatura
• Resistente all'acqua

Applicazione

• In ambienti interni ed esterni
• Per dorsali
• Ambienti industriali
• Tipo di posa: tubi in plastica vuoti, condotte e canaline

Caratteristiche del prodotto

• Guaina esterna autoestinguente e priva di alogeni
• Monotubo centrale con 24 fibre max.
• Fibre con codifica colore
• Resistente alle infiltrazioni d'acqua longitudinali
• Maggiore protezione antiroditore

Costruzione

• Monotubo centrale tamponato con gel
• With reinforced glass yarn for strain relief and rodent protection.
• Armatura a nastro in acciaio corrugato
• Guaina esterna in LSZH
• Colore: verde (simil RAL 6018)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000034
• Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

• Fibra con rivestimento principale: 250 µm
• Cavo: vedi tabella

Codice di identificazione dei conduttori

• Per il codice colore delle fibre vedi datasheet

Tipo di fibra

• GOF - fibre di vetro

Designazione standard

• A/J-DQ(ZN)(SR)H
  U-DQ(ZN)(SR)H

Valori ottici

• vedi datasheet

Tipo di fibra ottica

• Core: vetro
• Cladding: vetro

Raggio minimo di curvatura

• Posa fissa: ≥ 15 x diametro esterno
• Posa mobile: ≥ 20 x diametro esterno

Massima forza di trazione

• Posa fissa: 1500 N
• Per brevi periodi di tempo: 2000 N

Campo di temperatura

• Posa fissa: da -30°C a +70°C
