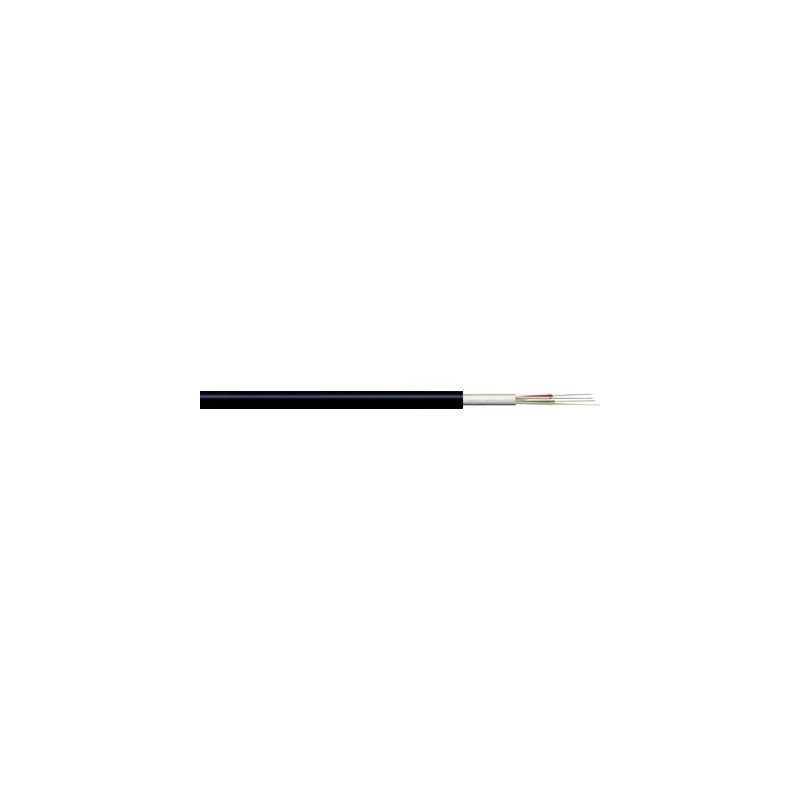

26640972 LAPP HITRONIC HQA800 6x12E 9/125 OS2

Vantaggi

• Per condizioni climatiche miti
• Facile da montare grazie al design compatto, elevata flessibilità, guaina robusta e ridotto raggio di curvatura
• Resistente ai raggi UV, stagno
• Interferenza elettromagnetica nulla in quanto il cavo non contiene metalli

Applicazione

• Per esterni
• Installazione aerea tra pali/tralici
• Posa su pali
• Installazione su colonne costruttive

Caratteristiche del prodotto

• Loose tubes fino a 96 fibre max.
• Fibre e loose tubes con codifica colore
• Elementi di supporto meccanici (supporto centrale e fibre aramidiche)
• Guaina esterna priva di alogeni, molto resistente
• Per tratte fino a 90 m

Costruzione

• Fino a 8 monotubi tamponati con gel
• Supporto centrale GRP
• Fibre aramidiche per scarico della trazione
• Guaina esterna in PE
• Colore: nero (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000034
• Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

• Fibra con rivestimento principale: 250 µm
• Cavo: vedi tabella

Codice di identificazione dei conduttori

• Per il codice colore delle fibre vedi datasheet

Tipo di fibra

• GOF - fibre di vetro

Designazione standard

• A-DQ(ZN)2Y - ADSS
• All-Dielectric Self-Supporting

Valori ottici

• vedi datasheet

Tipo di fibra ottica

• Core: vetro
• Cladding: vetro

Raggio minimo di curvatura

• Posa fissa: ≥ 15 x diametro esterno
• Posa mobile: ≥ 20 x diametro esterno

Massima forza di trazione

• MAT: 2000 N
• EDS: 800 N

Campo di temperatura

• Posa fissa: da -40°C a +70°C
• Movimento occasionale: da -30°C a +70°C
