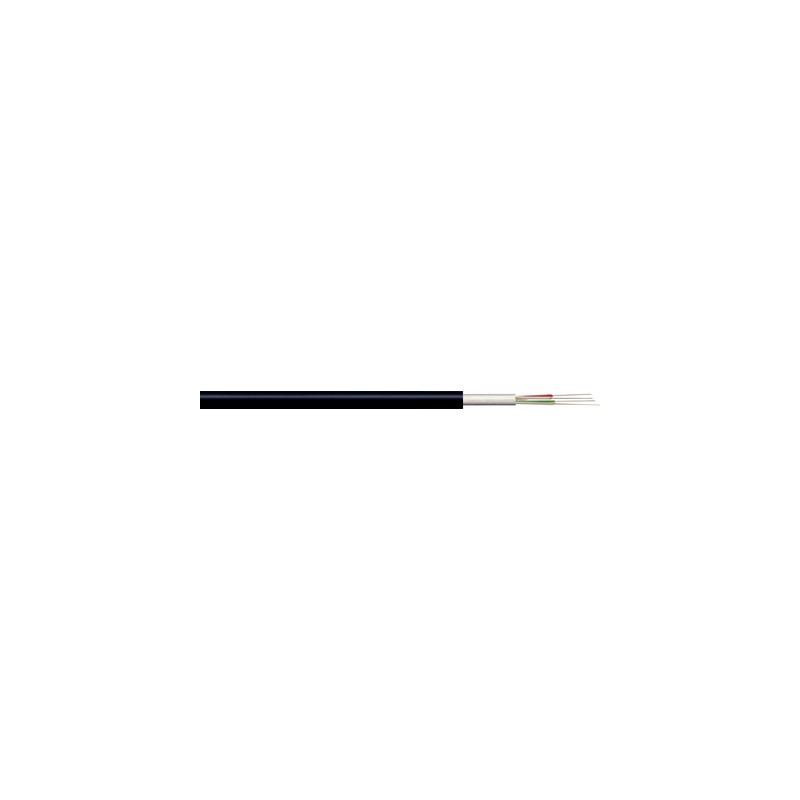

26600324 LAPP HITRONIC HVN5000 2x12 G50/125 OM3

Vantaggi

• Adatto per posa interrata diretta
• Facile da montare grazie al design compatto, elevata flessibilità, guaina robusta e ridotto raggio di curvatura
• Resistente ai raggi UV, stagno
• Insstallabile con la tecnica del soffiaggio (Blow-in), grazie guaina esterna a basso attrito
• Interferenza elettromagnetica nulla in quanto il cavo non contiene metalli

Applicazione

• Per esterni
• Per dorsali
• Collegamenti WAN
• Ambienti industriali
• Tipo di posa: tubi in plastica vuoti, condotte e canaline

Caratteristiche del prodotto

• Multitubo fino a 144 fibre max.(12 monotubi con 12 fibre ognuno)
• Fibre e loose tubes con codifica colore
• Resistente alle infiltrazioni d'acqua longitudinali
• Protezione contro i roditori
• Guaina esterna priva di alogeni, molto resistente

Costruzione

• Fino a 12 monotubi tamponati con gel
• Supporto centrale GRP
• Scarico della trazione con filato di vetro rinforzato resistente all'acqua
• Guaina esterna in PE
• Colore: nero (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000034
• Descrizione classe ETIM 5.0 : Cavo in fibra ottica

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: Cavo a fibre ottiche

Dimensioni

• Fibra con rivestimento principale: 250 µm
• Cavo: vedi tabella

Codice di identificazione dei conduttori

• Per il codice colore delle fibre vedi datasheet

Tipo di fibra

• GOF - fibre di vetro

Designazione standard

• A-DQ(ZN)B2Y

Valori ottici

• vedi datasheet

Tipo di fibra ottica

• Core: vetro
• Cladding: vetro

Raggio minimo di curvatura

• Posa fissa: ≥ 15 x diametro esterno
• Posa mobile: ≥ 20 x diametro esterno

Campo di temperatura

• Durante l'installazione: da -5°C a +50°C
• Temperatura di esercizio/stoccaggio: da -40 °C a +70 °C
