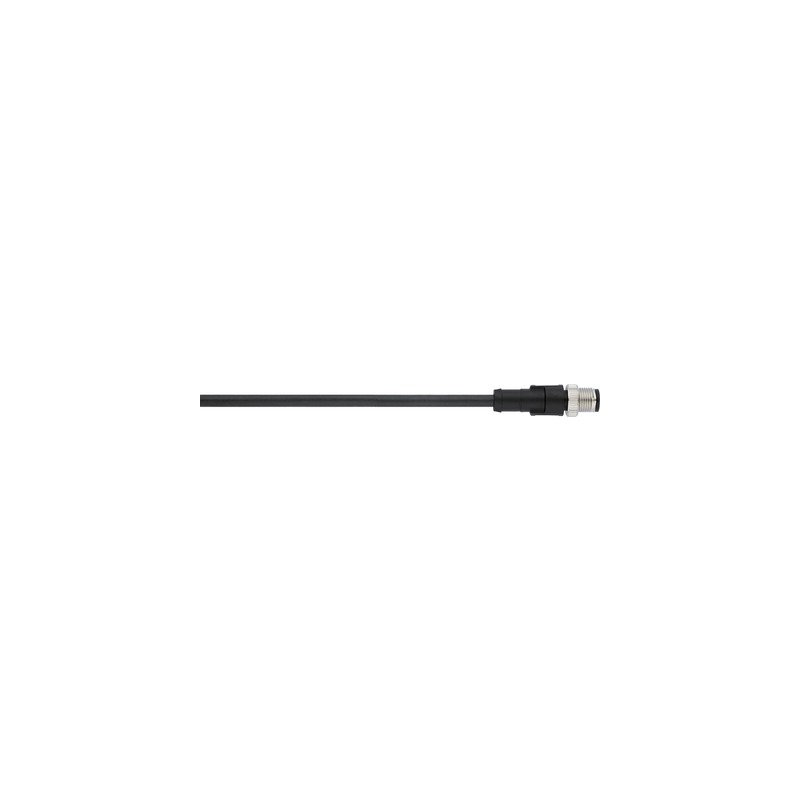

22262191 LAPP AB-C8-20.0PUR-M12FA-SH

Vantaggi

• Riduzione dei costi grazie all’installazione semplice e rapida
• Riduzione dell’ingombro grazie alle dimensioni compatte.
• Ricerca guasti semplice e rapida
• Protezione antivibrazioni integrata (blocco meccanico)
• Contatti placcati oro a bassissima resistenza

Applicazione

• Adatto ad usi con elevato stress meccanico e condizioni gravose

Caratteristiche del prodotto

• Resistente ai raggi UV
• Buona resistenza agli oli ed agenti chimici
• Schermatura del cavo connessa alla ghiera filettata
• Adatto all’impiego in catene portacavi
• Provvisto di porta targhetta per la marcatura

Norm references / Approvals

• Privo di alogeni secondo DIN VDE 0472
• Numero file UL: E249137
• Autoestinguente secondo UL 1581 FT-2

Costruzione

• Sezione del filo: 0,34 mm²
• Codice colore:
  3 pin: bn (1), bu (3), bk (4)
  4 pin: bn (1), wh (2), bu (3), bk (4)
  5 pin: bn (1), wh (2), bu (3), bk (4), gy (5)
• Guaina esterna in PUR, nera
• Versione schermata

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001855
• Descrizione classe ETIM 5.0: cordone di connessione sensore-attuatore

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001855
• ETIM 6.0 Class-Description: Cavo confezionato sensore-attuatore

Materiale

• Contatto: CuSn
  Placcatura contatto: Ni/Au
  Ghiera: Zinco pressofuso nichelato
  Custodia: TPU, autoestinguente

Raggio minimo di curvatura

• Posa fissa: 5 x diametro esterno
• Posa mobile: 10 x diametro esterno

Grado di protezione

• IP65/IP67

Campo di temperatura (esercizio)

• Plug/socket -25°C to +90°C
• Posa fissa da -40°C a +80°CPosa mobile da -25°C a +80°C

Codifica

• A-standard

Corrente nominale (A)

• 4 A
