2171732 LAPP IE-EC-5-M8-A-7-P-2-26-FD-OE

Vantaggi

• Il cavo di collegamento precablato su uno o entrambi i lati consente di risparmiare tempo durante l'installazione e riduce o elimina la possibilità di errori durante l'assemblaggio in loco.
• Elevata resistenza alle interferenze elettromagnetiche grazie al cavo multiconduttore Star-Quad e alla doppia schermatura in foglio di plastica
  laminato in alluminione calza di schermatura in rame con elevato grado di copertura (SF/UTP).
• Disponibile con connettori RJ45 o M8 o M12D. Il connettore sottile RJ45 consente l’impiego in dispositivi con densità porte molto elevata, mentre la protezione dalle vibrazioni integrata del connettore M8/M12D è utile per applicazioni con urti e vibrazioni.
• Per uscite cavo a ingombro ridotto è idoneo il connettore a forma angolata.
• Mescola della guaina del conduttore e dell’isolamento del conduttore priva di alogeni per soddisfare speciali requisiti antincendio.

Applicazione

• La struttura del cavo consente l'impiego altamente flessibile e in costante movimento all’interno di parti di macchine in movimento e in catene portacavi.
• Adatto anche per applicazioni EtherCAT ed EtherNET/IP.
• Conforme alle norme per l'impiego negli autobus (prova del comportamento al fuoco secondo ECE-R 118 per veicoli della categoria M3 (II e III)).
• Guaina esterna in PUR e connettori resistono ad elevate sollecitazioni meccaniche.
• La guaina esterna in PUR è resistente ai lubrificanti a base di olio minerale ed è molto resistente alle sostanze chimiche.

Caratteristiche del prodotto

• Soddisfa i requisiti in base alla Cat. 5e e Classe D
• 2 coppie: 10/100 Mbit/s per Industrial Ethernet

Costruzione

• Conduttore a trefolo, 2x2x AWG26/19
• Schermatura totale con foglio di alluminio e calza di rame stagnato
• Guaina esterna in PUR
• Colore: verde (simil RAL 6018)

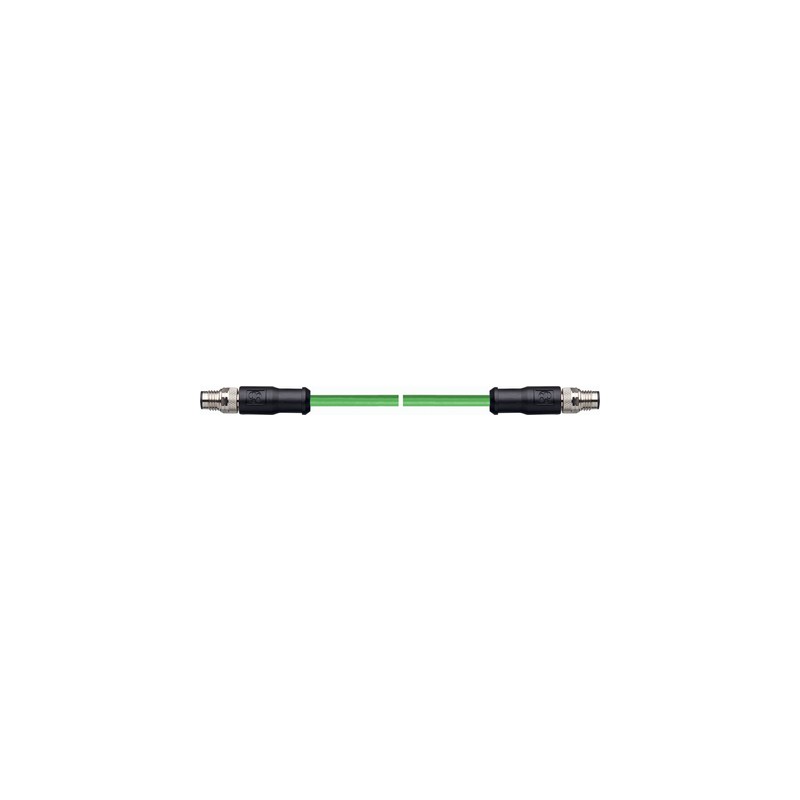

• Cavo patch precablato con connettori M8

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC002599
• Descrizione classe ETIM 5.0 : Patchcord industriale in rame (twistata)

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC002599
• ETIM 6.0 Class-Description: Cavo patch rame settore industriale

Raggio minimo di curvatura

• Posa mobile: 16 x diametro esterno
• Posa fissa: 4 x diametro esterno

Grado di protezione

• M8 - IP67

Campo di temperatura

• Durante l'installazione: -30°C fino +50°C
• Posa fissa: da -40°C a +80°C
