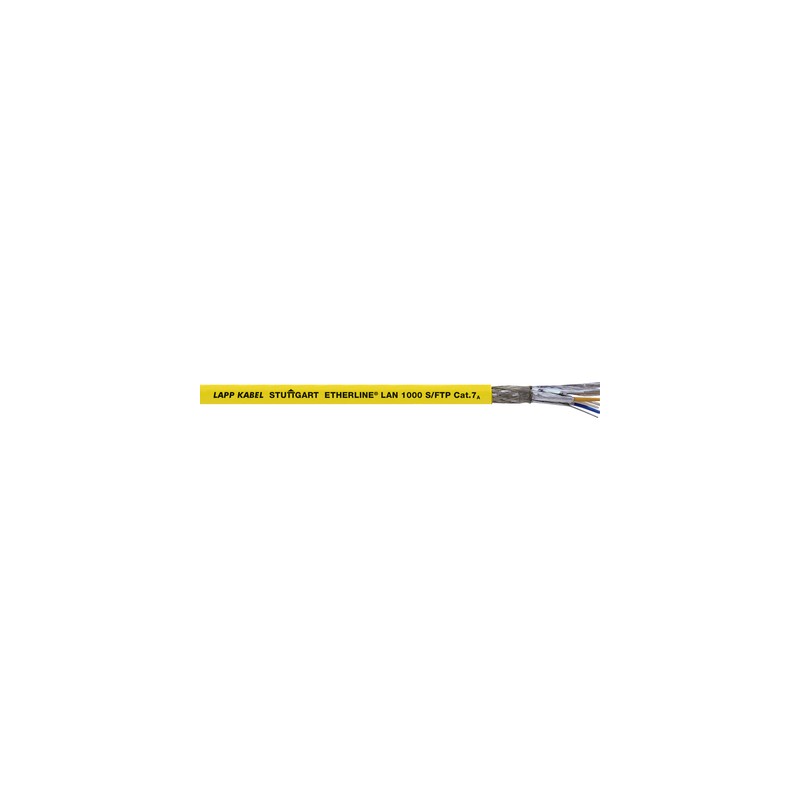

2170980 LAPP ETHERLINE LAN 1000 Cat.7A 4x2x23AWG

Vantaggi

• Cavi LAN per cablaggio strutturato in edifici secondo EN 50173 e ISO/IEC 11801

Applicazione

• In ambienti ad elevatissima densità di terminali
• Per il cablaggio di edifici commerciali, amministrativi e di sviluppo nel settore terziario (cablaggio strutturato).
• La lunghezza massima dei cavi installati in ambienti del settore terziario (zona orizzontale, piano), in base alle norme ISO/IEC 11801 e EN 50173 non deve superare i 100 m (90 m in tubazione + 10 m patch di collegamento)

Caratteristiche del prodotto

• Trasmissione di segnali dati digitali ed analogici
• IEEE 802.3: 10/100/1000Base-T, 10GBase-T IEEE 802.5: ISDN; FDDI; ATM; cable sharing IEEE 802.3at: Idoneo per PoE, VoIP

Riferimenti normativi/approvazioni

• I cavi LAN CAT.7A di Lapp Kabel per "Sistemi di cablaggio strutturati" soddisfano i requisiti di EIA/TIA-568 e TSB36 e di ISO/IEC 11801 così come EN 50173 (Classe F_A- collegamento permanente).
• 2170980/2170981:
  autoestinguente secondo IEC 60332-1-2
• Guaina esterna in LSZH
• Autoestinguenza secondo IEC 60332-1-2 / UL FT-2 flame test
• Nessuna propagazione dell'incendio secondo IEC 60332-3-25 (propagazione della fiamma su fasci di cavi o conduttori)

Costruzione

• Conduttore rigido 4x2xAWG23/1, duplex 2x(4x2xAWG23/1)
• Isolamento dei conduttori in PE
• S/FTP: schermatura con calza di rame stagnato sul totale e a nastro di alluminio sulle coppie
• Guaina esterna priva di alogeni LSZH e autoestinguente
• Colore: giallo (RAL 1021)

Classificazione

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Raggio minimo di curvatura

• Posa fissa: 4 x diametro esterno
• Durante la posa: 8 x diametro esterno

Impedenza caratteristica

• 100 Ω ± 15%

Campo di temperatura

• Durante l'installazione: da 0 °C a + 50 °C
• Posa fissa: da -20°C a +60°C
