2170976 LAPP ETHERLINE LAN Cat.7A S/FTP 4x2xAWG22LSZH

Vantaggi

• Cavi LAN per cablaggio strutturato in edifici secondo EN 50173 e ISO/IEC 11801

Applicazione

• Adatto all'impiego nei luoghi in cui la densità di terminali è molto elevata ad es. per il cablaggio di edifici che ospitano uffici.
• 1500 MHz: La lunghezza massima dei cavi nel settore terziario (zona orizzontale, piano), in base alle norme ISO/IEC 11801 o EN 50173 non deve superare i 100 m (90 m canalina per cavi + 10 m postazione di lavoro)
• 1600 MHz: con max 30m di lunghezza di posa (tipicamente nei centri di calcolo)

Caratteristiche del prodotto

• Trasmissione di segnali dati digitali ed analogici
• IEEE 802.3: 10/100/1000Base-T, 10GBase-T IEEE 802.5: ISDN; FDDI; ATM; cable sharing IEEE 802.3at: Idoneo per PoE, VoIP
• Autoestinguente secondo IEC 60332-1-2
• Nessuna propagazione dell'incendio secondo IEC 60332-3-25 (propagazione della fiamma su fasci di cavi o conduttori)

Riferimenti normativi/approvazioni

• I cavi LAN CAT.7A di Lapp Kabel per "Sistemi di cablaggio strutturati" soddisfano i requisiti di EIA/TIA-568 e TSB36 e di ISO/IEC 11801 così come EN 50173 (Classe F_A- collegamento permanente).
• Supera gli Standard EN 50173 e ISO/IEC 11801

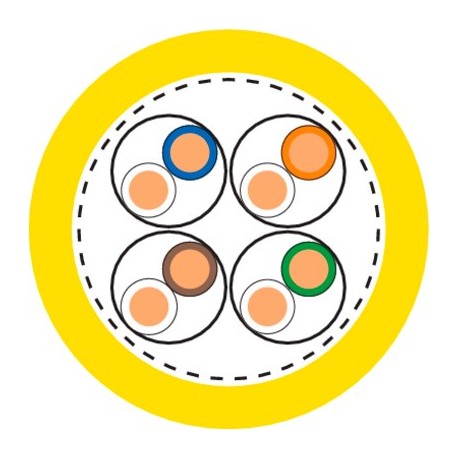

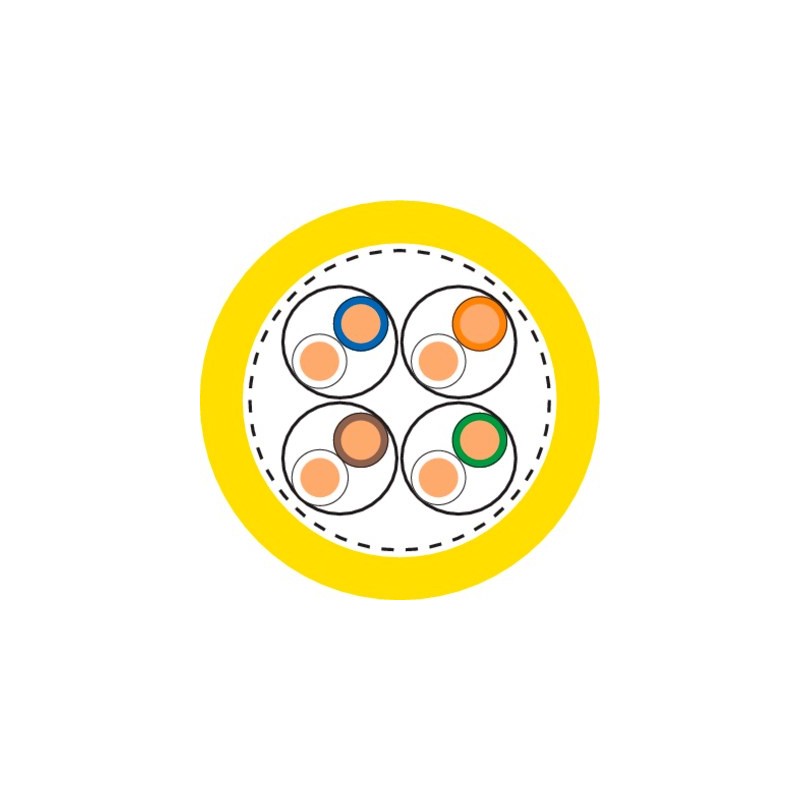

Costruzione

• Conduttore rigido 4x2xAWG22/1
• Isolamento del conduttore: poliolefina cellulare
• S/FTP: schermatura con calza di rame stagnato sul totale e a nastro di alluminio sulle coppie
• Guaina esterna priva di alogeni LSZH e autoestinguente
• Colore: giallo (RAL 1021)

Classificazione

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Raggio minimo di curvatura

• Posa fissa: 4 x diametro esterno
• Durante la posa: 8 x diametro esterno

Impedenza caratteristica

• 100 Ω ± 15%

Campo di temperatura

• Durante l'installazione: da 0 °C a + 50 °C
• Posa fissa: da -20°C a +60°C
