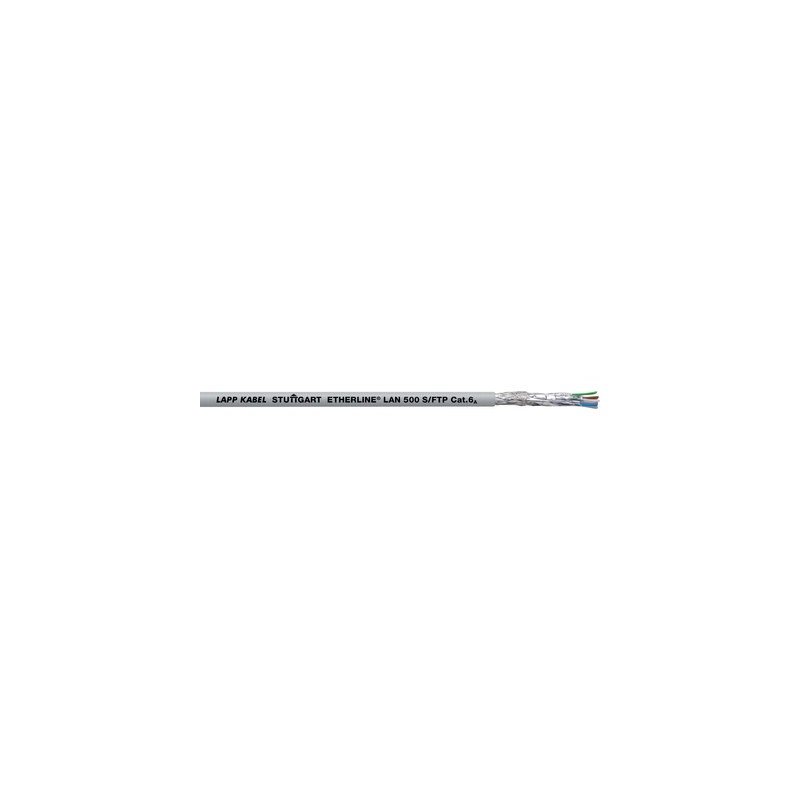

2170962 LAPP ETHERLINE LAN Cat.6A F/FTP 4x2xAWG23 LSZ

Vantaggi

• Cavi LAN per cablaggio strutturato in edifici secondo EN 50173 e ISO/IEC 11801

Applicazione

• In ambienti ad elevatissima densità di terminali
• Per il cablaggio di edifici commerciali, amministrativi e di sviluppo nel settore terziario (cablaggio strutturato).
• La lunghezza massima dei cavi installati in ambienti del settore terziario (zona orizzontale, piano), in base alle norme ISO/IEC 11801 e EN 50173 non deve superare i 100 m (90 m in tubazione + 10 m patch di collegamento)

Caratteristiche del prodotto

• Trasmissione di segnali dati digitali ed analogici
• IEEE 802.3: 10/100/1000Base-T, 10GBase-T IEEE 802.5: ISDN; FDDI; ATM
• Autoestinguente secondo IEC 60332-1-2

Norm references / Approvals

• I cavi LAN CAT.6A di Lapp Kabel per "Sistemi di cablaggio strutturati" soddisfano i requisiti di EIA/TIA-568 e TSB36 e di ISO/IEC 11801 così come EN 50173 (Classe EA- collegamento permanente).

Costruzione

• Conduttore rigido 4x2xAWG23/1
• S/FTP: schermatura con calza di rame stagnato sul totale e a nastro di alluminio sulle coppie
• F/UTP: Schermatura in foglio di alluminio sul totale, coppie a 2 conduttori twistati, 4 coppie con divisorio centrale a croce
• F/FTP: schermatura totale e sulle coppie con foglio di alluminio
• Guaina esterna in versione PVC (grigio RAL 7035) o LSZH (arancione RAL 2003)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Raggio minimo di curvatura

• Posa fissa: 4 x diametro esterno
• Durante la posa: 8 x diametro esterno

Impedenza caratteristica

• 100 Ω ± 15%

Campo di temperatura

• Durante l'installazione: da 0 °C a + 50 °C
• Posa fissa: da -20°C a +60°C
