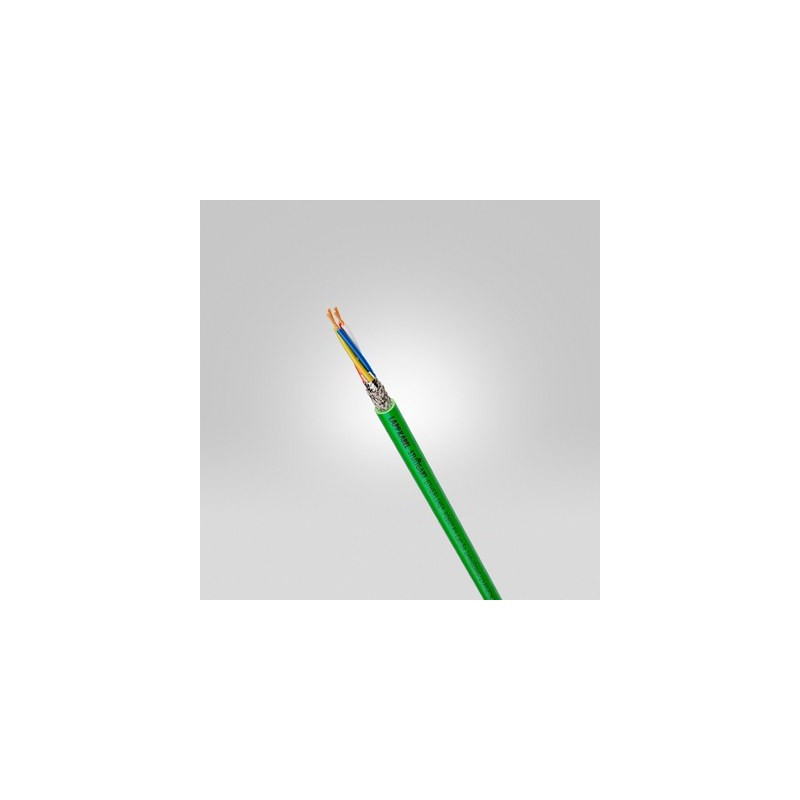

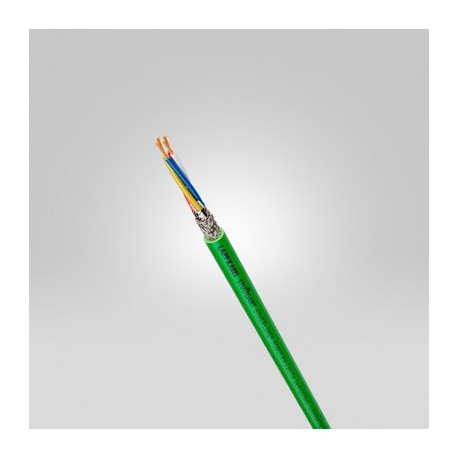

2170940 LAPP ETHERLINE ROBOT PN Cat.5e 1x4x22AWG/19

Vantaggi

• Possibilità di impiego per Industrial Ethernet in ambienti industriali gravosi
• Ottimizzato EMC
• Schermato contro le interferenze
• 2 coppie: 10/100 Mbit/s per Industrial Ethernet

Applicazione

• Industria robotica
• Alta flessibilità - approvato UL/CSA
• PROFINET tipo R: applicazioni robotiche
• Idoneo ad applicazioni EtherCAT e EtherNet/IP

Caratteristiche del prodotto

• Flexibility for use inside power chain/cable carrier
• TORSION: per sollecitazioni di torsione, ad es. uso con robot; ± 180° per 1 m
• La guaina esterna in PUR è resistente a molti oli e fluidi idraulici

Riferimenti normativi/approvazioni

• Certificato AWM per USA e Canada
• Autoestinguenza secondo IEC 60332-1-2 / UL FT-2 flame test
• Assenza di alogeni secondo VDE 0472-815

Costruzione

• Conduttore in rame stagnato, 19 fili
• Isolamento dei conduttori: polietilene (PE)
• Codifica colori secondo standard PROFINET per applicazioni Cat.5
• Cordatura a star quad
• SF/UTP: schermatura con foglio di alluminio e calza di rame stagnato sul totale
• Guaina esterna in PUR

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• (non adatto per uso potenza) 125 V

Raggio minimo di curvatura

• Posa fissa: 8 x diametro esterno
• Posa mobile: 12 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 2.000 V
• Conduttore/schermo: 2.000 V

Impedenza caratteristica

• nom. 100 Ω secondo IEC 61156-6

Campo di temperatura

• Posa fissa: da -40°C a +80°C
• Posa mobile: da -20°C a +60°C
