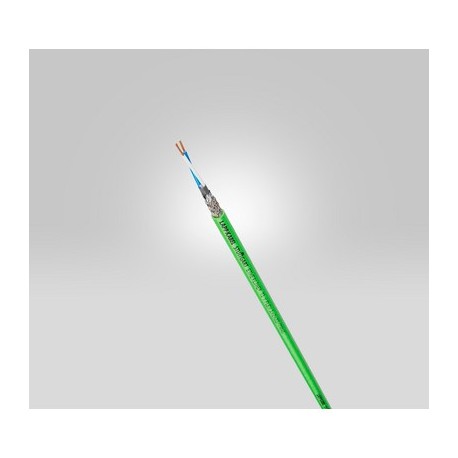

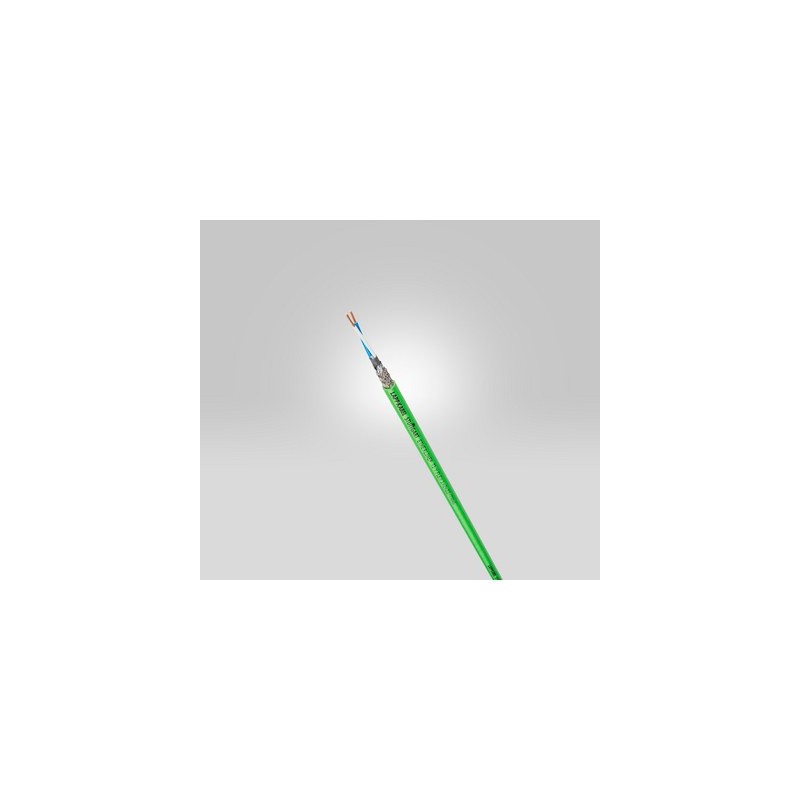

2170922 LAPP ETHERLINE T1 Y FLEX 1x2x22/7AWG

Vantaggi

• Scambio veloce di informazioni grazie alla tecnologia Ethernet a coppia singola.
• Per la trasmissione di segnali analogici e digitali nella gamma di frequenza fino a 600 MHz e fino a 40 m di distanza.
• Il design del cavo a coppia singola consente di risparmiare peso e spazio. Raggi di curvatura ridotti e diametri esterni contenuti sono essenziali per il collegamento al livello di campo.
• Cavo Power-over-Data-Line conforme a IEEE 802.3bu per l'alimentazione e la trasmissione dati simultanea di dispositivi SPE con bassi requisiti energetici (fino a 50 W).
• Protezione ideale contro i disturbi elettromagnetici grazie alla doppia schermatura in foglio di alluminio e calza di rame intrecciata ad alto grado di copertura (SF/UTP).

Applicazione

• Per cablaggio strutturato secondo DIN EN 50173 e ISO/IEC 11801.
• Per applicazioni Ethernet a coppia singola 100Base-T1 secondo IEEE 802.3bw e 1000Base-T1 secondo IEEE 802.3bp.
• Adatto all'impiego in ambienti asciutti o umidi
• Adatto per sollecitazioni meccaniche moderate
• Posa mobile

Caratteristiche del prodotto

• Autoestinguenza: IEC/EN: 60332-1-2; UL/CSA: Horizontal Flame, FT2

Riferimenti normativi/approvazioni

• IEEE 802.3cg: 10BASE-T1
• IEEE 802.3bw: 100BASE-T1
• IEEE 802.3bp: 1000BASE-T1

Costruzione

• Conduttore a trefolo in rame nudo a 7 fili
• Isolamento del conduttore a base di poliolefina
• Schermatura in calza di rame stagnato

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• (non adatto per uso potenza) 125 V

Raggio minimo di curvatura

• Mobile: 15 x diametro esterno
• Posa fissa: 8 x diametro esterno

Tensione di prova

• C/C: 2.000 V
• C/S: 2.000 V

Impedenza caratteristica

• nom. 100 Ω

Campo di temperatura

• Posa fissa: da -40°C a +80°C
• Posa mobile: da -30°C a +70°C
