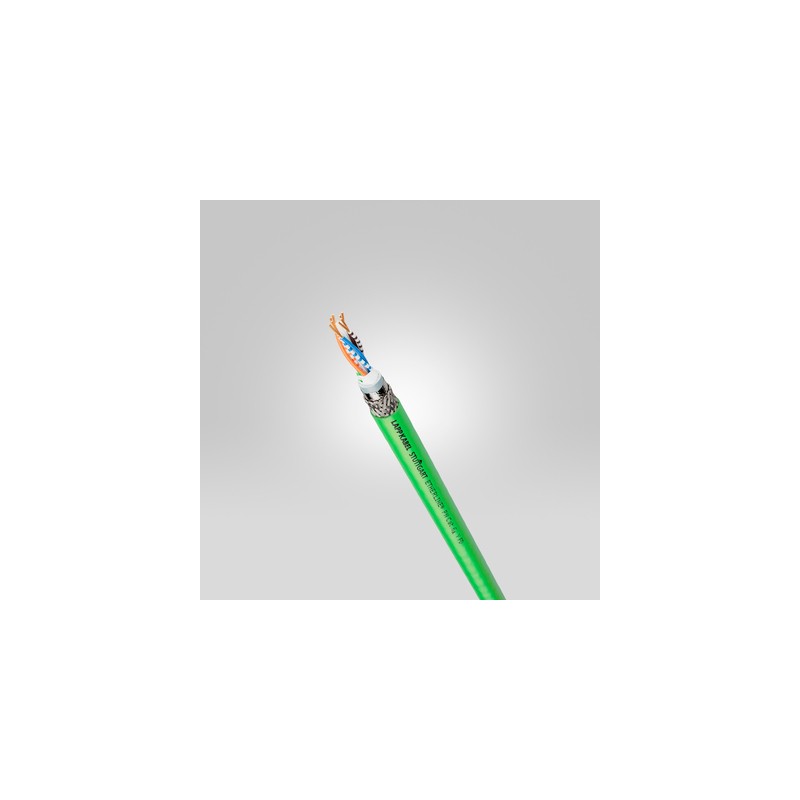

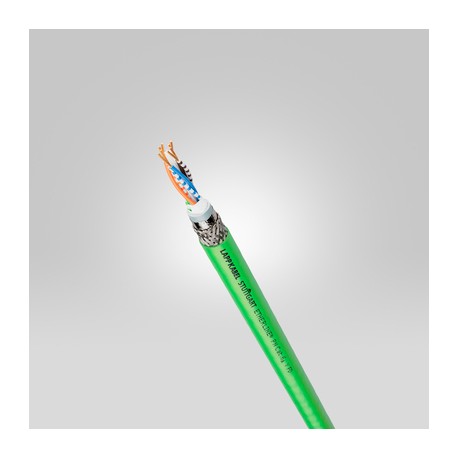

2170590 LAPP ETHERLINE PN Cat. 6A P FD FC

Vantaggi

• Adatto all'impiego in catena portacavi e in parti di macchinari in continuo movimento, in ambienti asciutti o umidi
• 4 coppie: 100Mbit/s fino a 10 Gbit/s per Industrial Ethernet
• Schermatura di alta qualità per ambienti soggetti a disturbi elettromagnetici
• Possibilità di impiego per Industrial Ethernet in ambienti industriali gravosi

Applicazione

• Per impiego ad alta flessibilità (in catene portacavi ecc.)
• Cablaggio di macchine, apparecchi e quadri elettrici
• Idoneo ad applicazioni EtherCAT e EtherNet/IP

Caratteristiche del prodotto

• Guaina esterna in PUR, molto resistente agli oli minerali e all'usura (P)
• Resistente agli oli secondo IEC 60811-2-1
• Cat.6A adatto fino a 10 Gbit/s, per catena portacavi
• Conforme ai requisiti secondo CAT.6A, ISO/IEC 11801 e EN 50173

Norm references / Approvals

• Requisiti elettrici secondo IEC 61156-6
• Certificazioni UL ved. scheda tecnica
• Autoestinguente secondo IEC 60332-1-2

Costruzione

• Conduttore a trefolo in rame nudo a 7 fili
• Isolamento del conduttore a base di poliolefina
• SF/UTP: Schermatura totale con foglio di alluminio e calza di rame stagnato 2 conduttori flessibili per coppia, 4 coppie con divisorio a croce
• Guaina interna in mescola priva di alogeni
• Guaina esterna: PUR (priva di alogeni) o PVC
• Colore: verde (simil RAL 6018)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Tensione di picco

• (non adatto per applicazioni ad alimentazione) 125 V

Raggio minimo di curvatura

• Posa mobile: 15 x diametro esterno
• Posa fissa: 8 x diametro cavo

Tensione di prova

• Conduttore/conduttore: 1500 V AC
• Conduttore/schermo: 1000 V AC

Impedenza caratteristica

• 100 Ohm

Campo di temperatura

• Posa fissaPVC: da -40°C a +80°CPUR: da -40°C a +80°C
• Posa mobile:
  PVC: da -10°C a +70°C
  PUR: da -30°C a +70°C
