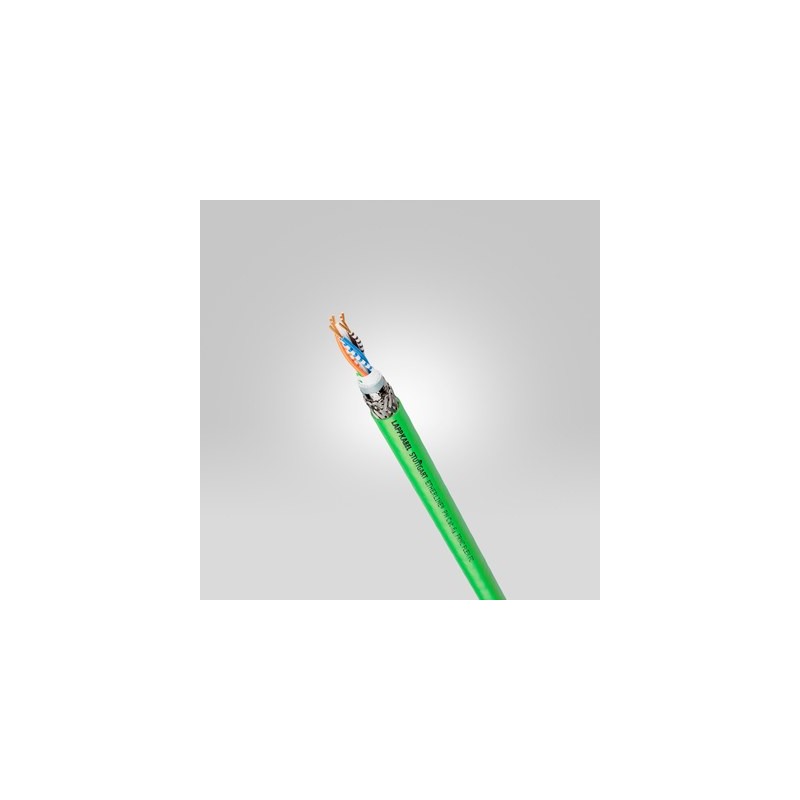

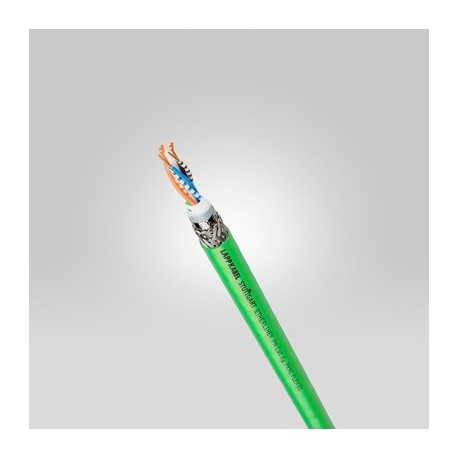

2170586 LAPP ETHERLINE PN CAT.6A E FLEX FC

Vantaggi

• Adatto all'impiego in ambienti asciutti o umidi
• Schermato contro le interferenze
• Possibilità di impiego per Industrial Ethernet in ambienti industriali gravosi
• 4 coppie: 100Mbit/s fino a 10 Gbit/s per Industrial Ethernet

Applicazione

• Adatto al cablaggio industriale secondo EN 50173-3 ISO/IEC 24702
• Cablaggio di macchine, apparecchi e quadri elettrici
• Idoneo ad applicazioni EtherCAT e EtherNet/IP
• Per posa mobile libera non guidata (trefolo a 7 fili)

Caratteristiche del prodotto

• CAT.6A per applicazione flessibile, adatto a 10Gbit/s
• Conforme ai requisiti secondo CAT.6A, ISO/IEC 11801 e EN 50173
• Doppia schermatura di alta qualità a garanzia di un'elevata affidabilità di trasmissione dei dati
• La guaina in PVC resistente agli oli consente l'impiego in ambiente industriale
• Guaina esterna robusta in FRNC priva di alogeni

Riferimenti normativi/approvazioni

• Certificazioni UL ved. scheda tecnica
• Autoestinguente secondo IEC 60332-1-2

Costruzione

• Conduttore a trefolo in rame nudo a 7 fili
• Isolamento dei conduttori: polietilene (PE)
• SF/UTP: Schermatura totale con foglio di alluminio e calza di rame stagnato 2 conduttori flessibili per coppia, 4 coppie con divisorio a croce
• Guaina interna in mescola priva di alogeni
• Guaina esterna in PVC o FRNC
• Colore: verde (simil RAL 6018)

Classificazione ETIM 5

• ETIM 5.0/6.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0/6.0: Cavo dati

Tensione di picco

• (non adatto per uso potenza) 125 V

Raggio minimo di curvatura

• Flessibile: 8 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 1500 V AC
• Conduttore/schermo: 1000 V AC

Impedenza caratteristica

• nom. 100 Ω secondo IEC 61156-5

Campo di temperatura

• Posa fissa: da -40°C a +80°C
• Posa mobile: da -5°C a +50°C
