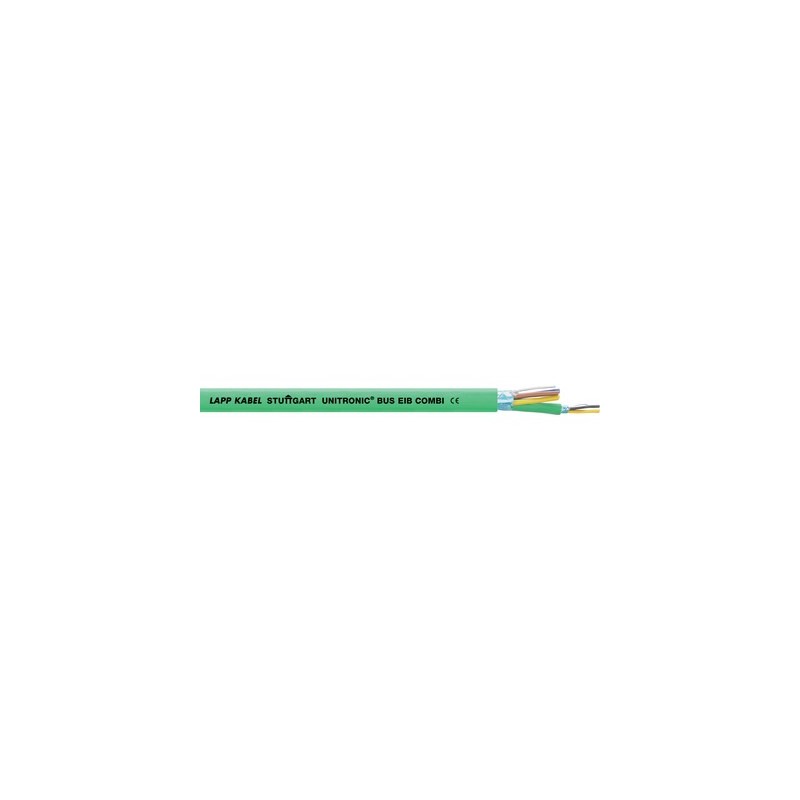

2170240 UNITRONIC BUS EIB 2x2x0,8 LAPP Cavo dati con guaina esterna in PVC

Applicazione

• Adatto all'impiego nell'ambito dei sistemi di home&building automation per il comando di illuminazione, riscaldamento, climatizzazione, aerazione, gestione energia, rilevamento orario, sistemi di chiusura ecc.
• Il cavo può essere posato sopra o sotto traccia, in tubi e canaline, in ambienti asciutti, umidi e bagnati.
• L'installazione EIB (European Installation Bus) è costituita principalmente da sensori / trasmettitori di segnale (ad es. barriere luminose, interruttori, termostati, infrarossi, anemometri, temporizzatori ) e attuatori (ad es. motori, riscaldatori, ventilatori, lampade, tapparelle).
• La tecnologia KNX è nata dalla convergenza tecnica di tre standard bus Europei: EIB, EHS (elettrodomestici e elettronica di consumo) e Batibus (riscaldamento/aerazione/climatizzazione).

Caratteristiche del prodotto

• Per trasmissione dati su bus
• Il cavo EIB è testato a 4 kV (1 min) in acqua

Costruzione

• Cavo dati per installazione MSR schermato basato sul tipo J-Y(ST)Y a norma DIN VDE 0815
• Trefolo UNITRONIC® BUS EIBblank, massiccio 2x2x0,8: rosso e nero, bianco e giallo Isolamento del conduttore: Pellicola in PVC rivestita di plastica Guaina esterna: PVC, verde (RAL 6017)
• Trefolo UNITRONIC® BUS EIB COMBIblank, isolamento del conduttore rigido: PVC 2x2x0,8: rosso e blu, bianco e giallo 3x1,5: marrone, blu, verde/giallo Pellicola rivestita di plastica Guaina esterna: PVC, verde (RAL 6017)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Mutua capacità

• (800 Hz) max. 100 nF/km

Tensione di picco

• (non per uso potenza)
  250 V

Resistenza del conduttore

• (anello): max. 73,2 ohm/km

Raggio minimo di curvatura

• Posa fissa: 5 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 4.000 V

Campo di temperatura

• Posa fissa: da -30°C a +70°C
