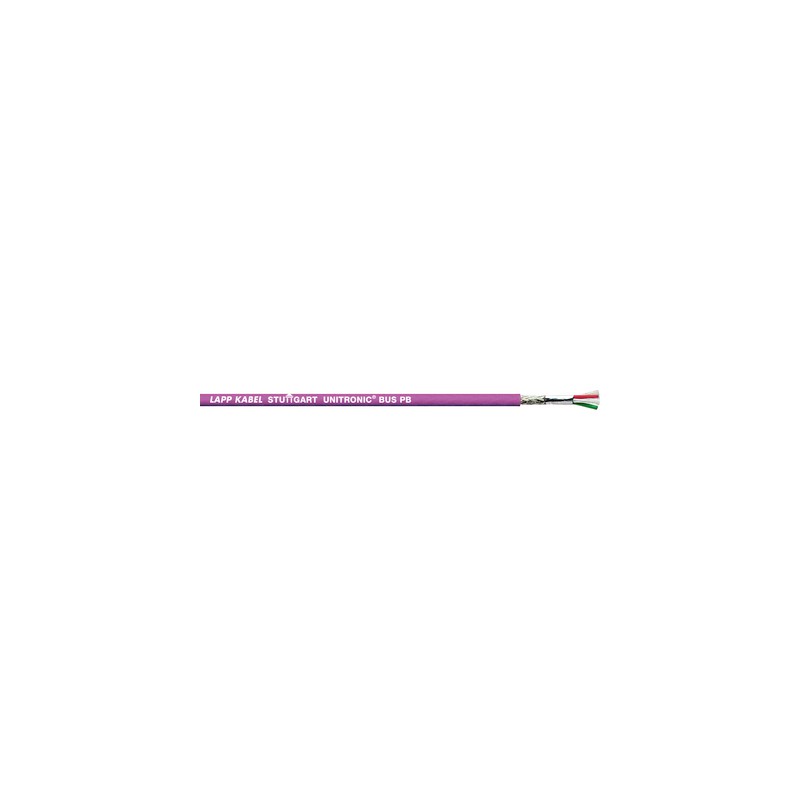

2170220 UNITRONIC BUS PB 1X2X0,64 LAPP Cavi PROFIBUS per posa fissa

Applicazione

• Per posa fissa
  Capacità di schermatura massima secondo le prescrizioni EMC
• Ambienti asciutti e umidi
• Articoli 2170233, 2170333, 2170820, 2170824, 2170826 resistenti ai raggi UV

Caratteristiche del prodotto

• Questi cavi bus possono essere impiegati per PROFIBUS-DP, PROFIBUS-FMS come pure per FIP
• I bitrate indicati consentono, in base alle specifiche PNO, le seguenti lunghezze massime di cavo di un segmento bus
  (Tipo di cavo A, PROFIBUS-DP):
  93,75 kbit/s = 1.200 m
  187,5 kbit/s = 1.000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Norm references / Approvals

• Secondo DIN 19245 e EN 50170 ad es. per SIEMENS SIMATIC NET, anche per FIP (Factory Instrumentation Protocol)
• Vedi sotto per le certificazioni UL

Costruzione

• FC: Struttura del cavo Fast Connect
• P: Poliuretano
  H: Privo di alogeni
• PE: Guaina esterna in polietilene, nero
• 7-W: 7 fili, ad es. per applicazioni soggette a vibrazioni
• COMBI: Trasmissione dati e alimentazione in un solo cavo

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Mutua capacità

• (800 Hz): max. 30 nF/km

Tensione di picco

• (non per uso potenza)
  250 V

Resistenza del conduttore

• (anello): massimo 186 ohm/km.
  vedi anche datasheet

Raggio minimo di curvatura

• Posa fissa: vedi datasheet

Tensione di prova

• Conduttore/conduttore: 1500 V rms

Impedenza caratteristica

• 150 ± 15 Ohm
