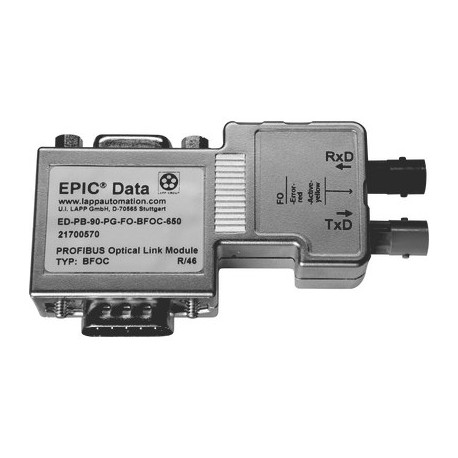

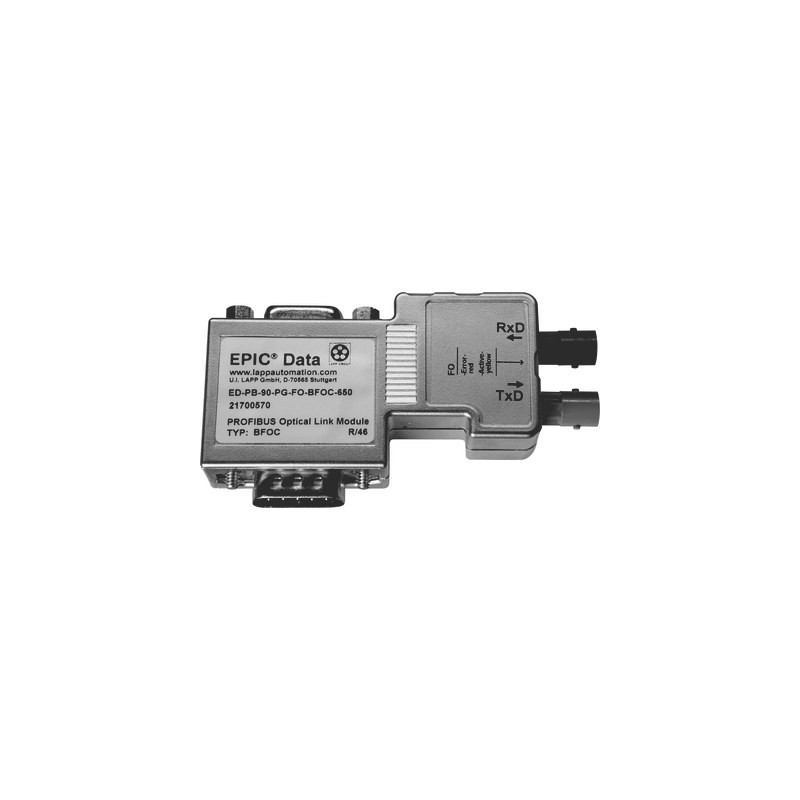

21700568 LAPP ED-PB-90-PG-FO-HFBR-650

Vantaggi

• Copertura di lunghe distanze (PCF 250 m / POF 65 m)
• Installazione rapida Plug & Play
• Isolamento galvanico in caso di eventuali differenze di potenziale nella rete PROFIBUS
• Per applicazioni con elevata necessità di protezione EMC
• Funzione ripetitore integrata: Rigenerazione del segnale dati (ampiezza, potenza e duty cycle)

Caratteristiche del prodotto

• distanza max.:
  fibra POF: 65 m
  fibra PCF: 250 m
• LED diagnostici (blu, verdi, rossi, gialli)
• Resistenza di terminazione integrata
• Assorbimento di corrente 100mA
• Alimentazione 5.0 V DC

Riferimenti normativi/approvazioni

• IEC 61158, IEC 61784

Costruzione

• Connettore Sub-D, 9 poli, viti di fissaggio 4-40 UNC
• Compatibilità elettromagnetica (EMC) migliorata grazie all'alloggiamento metallico
• Versioni con connettore Sub-D supplementare per programmazione e diagnostica (PG)
• Alimentazione esterna 24 V non necessaria
• Collegamento per cavo ottico (POF o PCF)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descrizione classe ETIM 5.0: connettore D-Sub

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001132
• ETIM 6.0 Class-Description: Connettore D-Sub

Dimensioni

• 64 mm x 40 mm x 17 mm (L x L x A)

Grado di protezione

• IP 20

Interfacce

• Femmina Sub-D, 9 poli
  Cavo a fibra ottica: POF / PCF, 650 nm

Condizioni ambientali ammesse

• Temperatura di esercizio: da 0°C a +60°C
