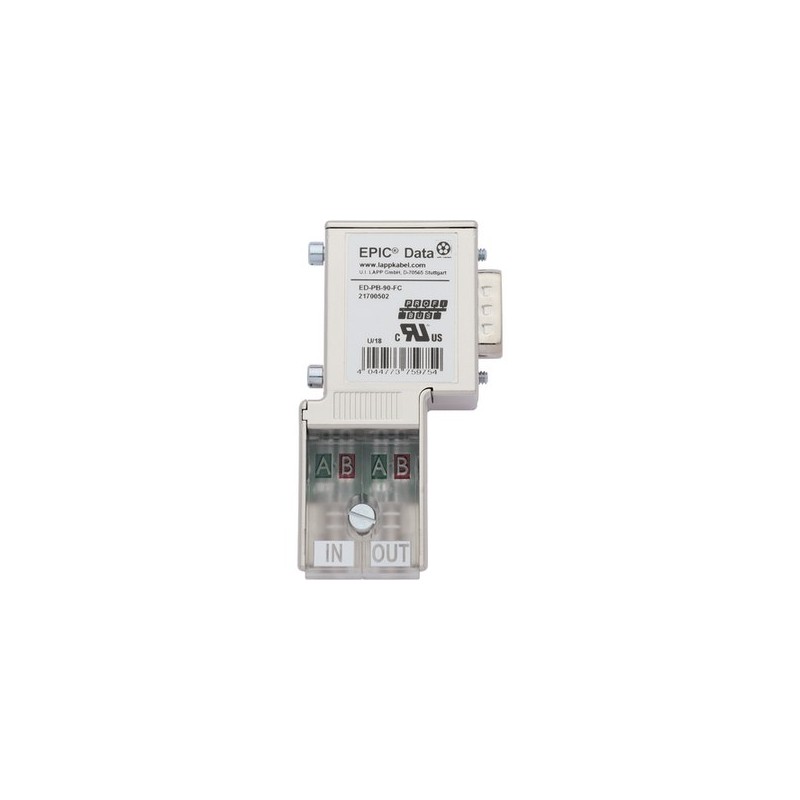

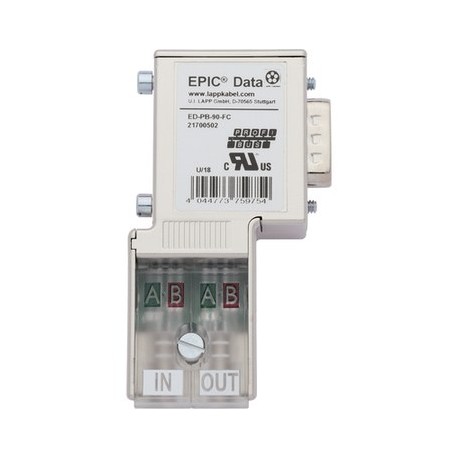

21700515 ED-PB-35-PG-FC-FLEX LAPP Connettore PROFIBUS Fast Connect

Vantaggi

• Installazione veloce con tecnologia Fast connect ('FC')
• Sensore/attuatore
• Nessuna parte può andare persa
• Controllo del collegamento bus visivo
• Resistenze di terminazione integrate (selezionabili)

Caratteristiche del prodotto

• Fully compatible with market standard
• Max. velocità di trasmissione: 12 Mbit/s
• Max. assorbimento: 12,5 mA(con LED 35 mA)
• Alimentazione: 4.75 - 5.25 V DC
• Resistenza di terminazione in "ON" = cavo bus dal campo disconnesso

Riferimenti normativi/approvazioni

• IEC 61158, IEC 61784
• UL File No. E331560

Costruzione

• Connettore Sub-D, 9 poli, viti di fissaggio 4-40 UNC
• Compatibilità elettromagnetica (EMC) migliorata grazie all'alloggiamento metallico
• Uscita cavo: 8 mm max.
• Versioni con connettore Sub-D supplementare per programmazione e diagnostica (PG)
• Versione con LED: comunicazione bus - (verde)invio dato - (blu)resistenza di terminazione "on" - (arancione)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descrizione classe ETIM 5.0: connettore D-Sub

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001132
• ETIM 6.0 Class-Description: Connettore D-Sub

Dimensioni

• 95 mm x 70 mm x 17 mm - 35°
  72 mm x 40 mm x 17 mm - 90°
  70 mm x 35 mm x 17 mm - 180°
• (LuxLaxH)

Tipo di collegamento

• Fast Connect

Grado di protezione

• IP 20

Resistenza di terminazione

• 150 Ω

Interfacce

• Connettore femmina Sub-D, 9 poli
  Cavo standard PROFIBUS FC, Ø 0,64 mm

Condizioni ambientali ammesse

• Temperatura di esercizio: -25°C to +85°C
• * La max. temperatura per UL è di 60 ° C.
