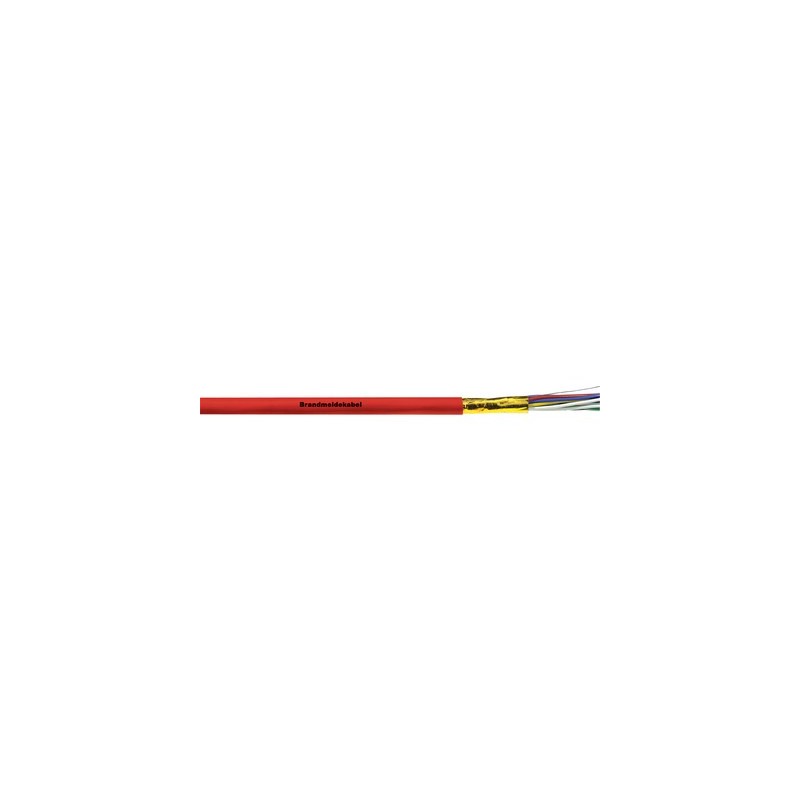

1708004 LAPP (J)-Y(ST)Y... LG 4X2X0,8 BMK

Vantaggi

• Il cavo è marcato "Cavo di segnalazione incendi" a intervalli regolari sulla guaina. E' particolarmente adatto all'impiego nei sistemi di allarme antincendio.
• La schermatura in foglio di materiale plastico laminato in alluminio con filo di drenaggio stagnato minimizza le interferenze da campi elettromagnetici ad alta frequenza
• Twistatura delle coppie contro diafonia ed interferenze

Applicazione

• Trasmissioni di segnali
• In ambienti asciutti e umidi per la posa fissa sopra e sotto traccia
• All'esterno il cavo può essere posato esclusivamente sotto traccia

Caratteristiche del prodotto

• La versione bipolare (2x2x0.8) è twistata a star quad
• Autoestinguente secondo IEC 60332-1-2

Costruzione

• Conduttore rigido in rame nudo
• Isolamento dei conduttori in PVC
• Cordatura a coppie dei conduttori,
  coppie con cordatura a fascio,
  schermatura con foglio di alluminio-film plastico e filo di drenaggio in rame
• Guaina esterna in PVC rosso fuoco (RAL 3000)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000829
• Descrizione classe ETIM 5.0 : Cavi di segnale/telecomunicazioni

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: Cavo per telecomunicazioni

Codice di identificazione dei conduttori

• secondo VDE 0815, tabella T10

Accoppiamento

• (800 Hz): K1: 80% ≤ 300 pF/100m

Sezione conduttore in

• 0,8 mm: 0,50 mm²

Attenuazione cavo / attenuazione

• 0,8 mm: 1,1 dB/km

Raggio minimo di curvatura

• Posa fissa:
  10 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 800 V
• Conduttore/schermo: 800 V

Resistenza dell'anello

• max. 73,2 ohm/km

Campo di temperatura

• Movimento occasionale: da -5°C a +50°C
• Posa fissa: da -30°C a +70°C
