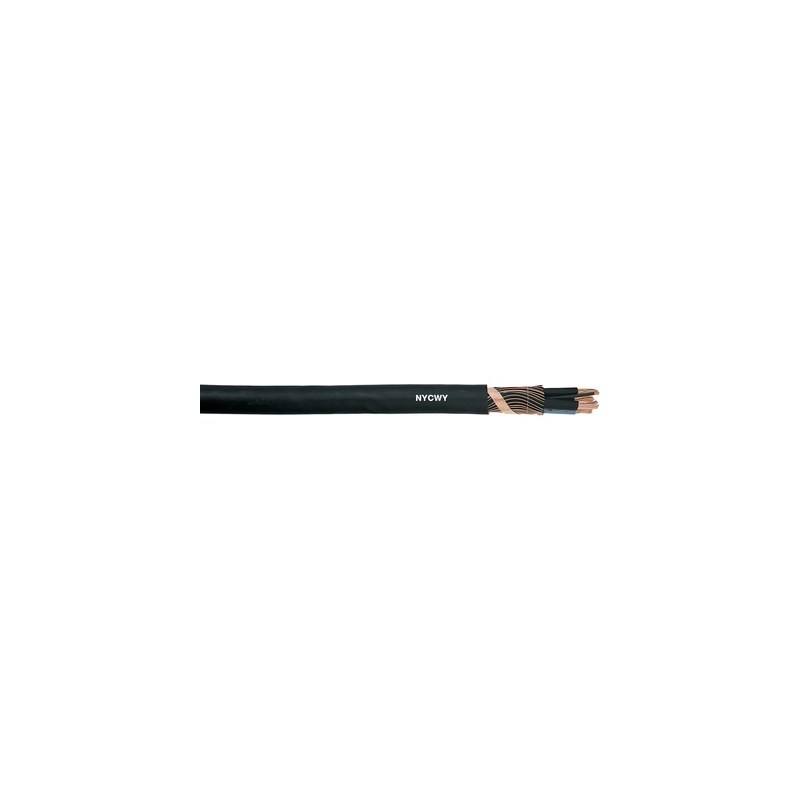

15505463 LAPP NYCWY 4x95 SM/50 0,6/1kV

Vantaggi

• Conduttore di protezione o di neutro concentrico
• Istallazione semplice grazie al conduttore in rame concentrico

Applicazione

• Impiegato come cavo per posa fissa di energia e comando con i seguenti ambiti d'impiego:
• In ambienti interni ed esterni
• Interramento senza protezione aggiuntiva secondo la norma VDE HD 603/VDE 0276-603 - parte3-G (punto 4) che regola i cavi in PVC per interramento diretto: profondità minima della posa 0,6 m, ma almeno 0,8 m sotto strada
• Nel cemento entro i limiti di temperatura di esercizio massima del cavo di +70 °C secondo la norma VDE HD 603/VDE 0276-603 - parte 3-G (punto 4) che regola i cavi in PVC per interramento diretto

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Portata di corrente secondo HD 603/VDE 0276-603, parte 3-G, Tabella 14 (interrato a una temperatura del suolo di +20 °C secondo HD 603/VDE 0276-603, parte 3-G, punto 5) per passaggio sotterraneo e Tabella 15 (in aria a una temperatura di +30 °C secondo HD 603/VDE 0276-603, Parte 3-G, punto 5) quando usato all'aperto; comunque sempre considerando le correzioni/declassamenti di corrente nominale secondo VDE 0298-4, per l'installazione in edifici (vedere anche tabella T12)

Riferimenti normativi/approvazioni

• HD 603/VDE 0276-603 per NYCWY con 3 o 4 conduttori e relativo conduttore di protezione o di neutro concentrico aggiuntivo

Costruzione

• Conduttore in fili di rame nudo
• Abbreviazioni "re", "rm", "se", "sm":
  r = conduttore rotondo;
  s = conduttore settoriale;
  e = unifilare;
  m = multifilare;
• Isolamento del conduttore in PVC
• Riempitivo a copertura dei conduttori
• Conduttore esterno concentrico in fili di rame nudo con una piattina di rame cordata a sinusoide che ne riduce l'induttività.
• Guaina esterna in PVC

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9

Cordatura conduttori

• Unifilare o multifilare

Raggio minimo di curvatura

• Posa fissa: 12 x diametro esterno

Tensione Nominale (V)

• U₀/U: 0,6/1,0 kV

Tensione di prova

• 4000 V

Campo di temperatura

• Durante l'installazione: da -5°C a +50°C
• Posa fissa: da -40°C a +70°C
