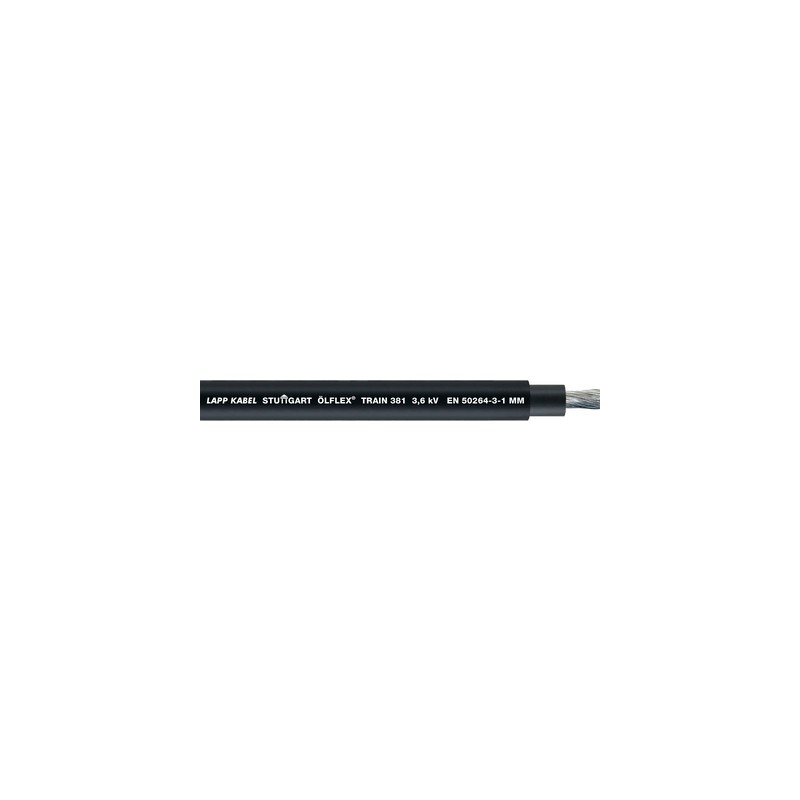

15381014 LAPP ÖLFLEX TRENO 381 3,6kV 1X300

Vantaggi

• Elevata resistenza dielettrica e resistenza meccanica grazie alla struttura del cavo a due strati
• Good chemical resistance please see Appendix T1
• Resistente alle trazioni meccaniche in condizioni ambientali difficili
• Ampio range di temperatura
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Applicazione

• Per l’impiego nei veicoli su rotaie, per installazione fissa protetta e in applicazioni con mobilità limitata
• Adatto per il cablaggio di quadri elettrici, distributori, converter, motori e batterie
• Utilizzabile anche in ambienti con presenzadi oli e in aree con temperature elevate

Caratteristiche del prodotto

• Reazione al fuoco a norma EN/IEC:
  - Privo di alogeni a norma EN 60754-1
  - Assenza di gas corrosivi a norma EN 60754-2
  - Assenza di fluoro a norma EN 60684-2
  - Assenza di gas tossici a norma EN 50305
  - Bassa densità di fumo a norma EN 61034-2
  - Ignifugo a norma EN 60332-1-2
  - Assenza di propagazione delle fiamme a norma
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Reazione al fuoco a norma NF:
  - Tossicità dei gas a norma NF X 70-100
  - Bassa densità di fumo a norma NF X 10-702
  - Assenza di propagazione delle fiamme a norma NF C 32-070,
  Cat. C1 e C2
• Proprietà chimiche:
  - Resistente all'olio a norma EN 50264-3-1
  - Resistente al carburante a norma EN 50264-3-1
  - Resistente agli acidi a norma EN 50264-3-1
  - Resistente agli alcali a norma EN 50264-3-1
  - Resistente all'ozono a norma EN 50264-3-1/
  EN 50305)
• Portata di corrente conforme a EN 50355, allegato A

Riferimenti normativi/approvazioni

• EN 50382-2 tipo FF
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101

Costruzione

• Trefoli in rame stagnato, filo sottile
• Isolamento: composto polimerico reticolato con fasci di elettroni a norma EI 109
• Guaina esterna: composto polimerico reticolato con fasci di elettroni EM 104
• Colore guaina esterna: nero

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Cordatura conduttori

• A filo sottile secondo IEC 60228, conduttori classe 5

Raggio minimo di curvatura

• Posa fissa:
  ≤ 12 mm: 3 x DE
  > 12 mm: 4 x DE
• Movimento occasionale:
  ≤ 12 mm: 4 x DE
  > 12 mm ≤ 20 mm: 5 x DE
  > 20 mm: 6 x DE
  (DE = diametro esterno)

Tensione Nominale (V)

• U₀/U AC 3,6/6 kV
• U_mAC 7,2 kV
  V₀DC 5,4 kV

Tensione di prova

• 11 kV AC; 26 kV DC

Campo di temperatura

• Posa fissa: da -45°C a +120°C (20.000 h) -50°C conf. GOST 20.57.406-81
• Movimento occasionale:
  da -35°C a +90°C
  Corto circuito: +200°C (5s)
