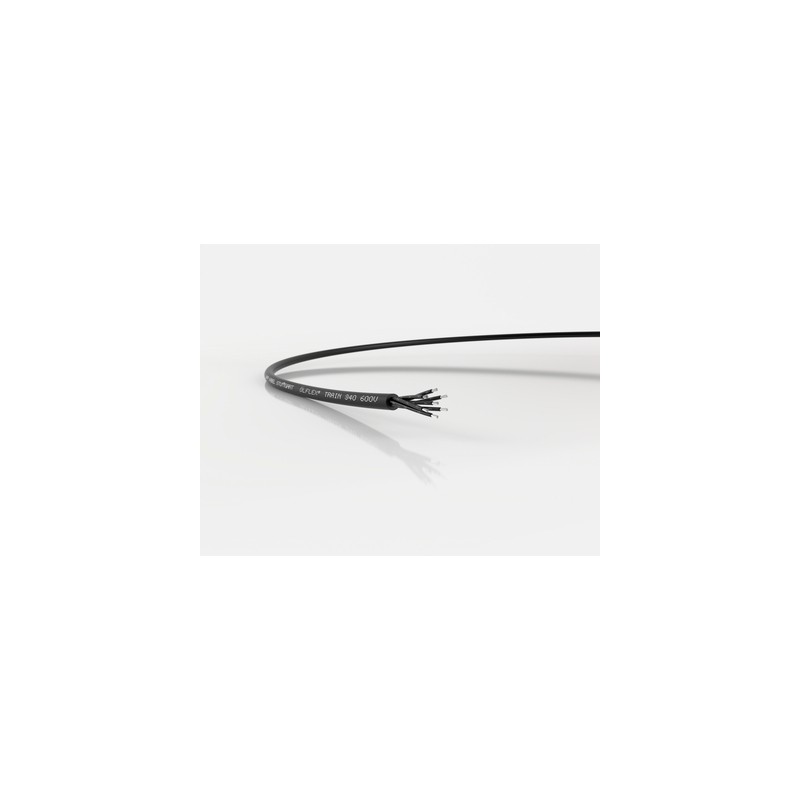

15340027 LAPP TRENO ÖLFLEX 340 600V 3G2,5

Vantaggi

• Good chemical resistance please see Appendix T1
• Resistente alle trazioni meccaniche in condizioni ambientali difficili
• Ampio range di temperatura
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Applicazione

• Per l’impiego nei veicoli su rotaie, per installazione fissa protetta e in applicazioni con mobilità limitata
• Adatto per il collegamento di lampade, impianto di riscaldamento, quadro elettrico, morsettiere e alimentazione
• Utilizzabile anche in ambienti con presenzadi oli e in aree con temperature elevate

Caratteristiche del prodotto

• Reazione al fuoco a norma EN/IEC:
  - Privo di alogeni a norma EN 60754-1
  - Assenza di gas corrosivi a norma EN 60754-2
  - Assenza di fluoro a norma EN 60684-2
  - Assenza di gas tossici a norma EN 50305
  - Bassa densità di fumo a norma EN 61034-2
  - Ignifugo a norma EN 60332-1-2
  - Assenza di propagazione delle fiamme a norma
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Reazione al fuoco a norma NF:
  - Tossicità dei gas a norma NF X 70-100
  - Bassa densità di fumo a norma NF X 10-702
  - Assenza di propagazione delle fiamme a norma NF C 32-070,
  Cat. C1 e C2
• Proprietà chimiche:
  - Resistente all'olio a norma EN 50264-3-2
  - Resistente al carburante a norma EN 50264-3-2
  - Resistente agli acidi a norma EN 50264-3-2
  - Resistente agli alcali a norma EN 50264-3-2
  - Resistente all'ozono a norma EN 50264-3-2/
  EN 50305)
• Portata di corrente conforme a EN 50355, allegato A

Norm references / Approvals

• EN 50264-3-2 tipo MM
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classificazione: C / F0
  (propagazione delle fiamme / fumo)

Costruzione

• Trefoli in rame stagnato, filo sottile
• Isolamento: composto polimerico reticolato con fasci di elettroni a norma EI 109
• Colore dell'isolamento: nero con numerazione bianca
• Guaina esterna: composto polimerico reticolato con fasci di elettroni EM 104
• Colore guaina esterna: nero

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Neri con numerazione bianca

Cordatura conduttori

• A filo sottile secondo IEC 60228, conduttori classe 5

Raggio minimo di curvatura

• Posa fissa:
  ≤ 12 mm: 4 x DE / 3 x DE*
  > 12 mm: 5 x DE / 4 x DE*
  * per piegamento accurato, una volta nel
  morsetto di collegamento

Tensione Nominale (V)

• U/U AC 0,6/1 kV
• U_mAC 1.2 kV
  V₀DC 0.9 kV

Tensione di prova

• 3,5 kV AC; 8,4 kV DC

Conduttore di terra

• G = con conduttore di protezione GN-YE
  X = senza conduttore di protezione

Campo di temperatura

• Da -40 °C a +120 °C (20.000 h)
  -50 °C conf. GOST 20.57.406-81
