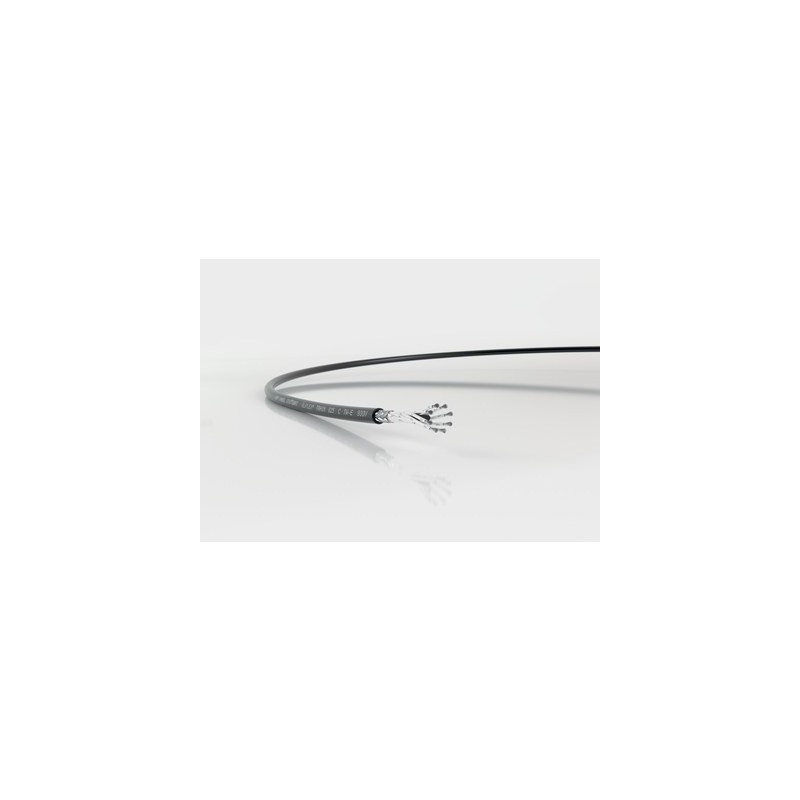

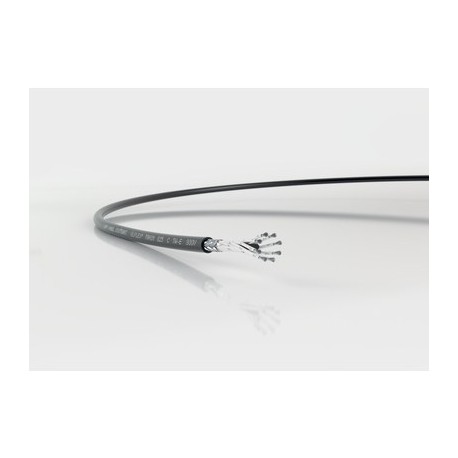

15325010 LAPP ÖLFLEX TRENO 325 C TW-E 300V 2X1

Vantaggi

• Isolamenti con spessore ridotto ma performanti consentono installazioni in spazi contenuti
• Schermatura in calza di rame per soddisfare i requisiti EMC nella protezione contro le interferenze elettromagnetiche
• Resistente alle trazioni meccaniche in condizioni ambientali difficili
• Ampio range di temperatura
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Applicazione

• In ambienti industriali per applicazioni sensibili alle prescrizioni EMC
• Per l’impiego nei veicoli su rotaie, per installazione fissa protetta e in applicazioni con mobilità limitata
• Adatto per il controllo e il monitoraggio di circuiti e per il bloccaggio di circuiti e cablaggi interni di apparecchiature all'interno di treni e locomotive
• Utilizzabile anche in ambienti con presenzadi oli e in aree con temperature elevate

Caratteristiche del prodotto

• Reazione al fuoco a norma EN/IEC:
  - Privo di alogeni a norma EN 60754-1
  - Assenza di gas corrosivi a norma EN 60754-2
  - Assenza di fluoro a norma EN 60684-2
  - Assenza di gas tossici a norma EN 50305
  - Bassa densità di fumo a norma EN 61034-2
  - Ignifugo a norma EN 60332-1-2
  - Assenza di propagazione delle fiamme a norma
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Reazione al fuoco a norma NF:
  - Tossicità dei gas a norma NF X 70-100
  - Bassa densità di fumo a norma NF X 10-702
  - Assenza di propagazione delle fiamme a norma NF C 32-070,
  Cat. C1 e C2
• Proprietà chimiche:
  - Resistente all'olio a norma EN 50306
  - Resistente al carburante a norma EN 50306
  - Resistente agli acidi a norma EN 50306
  - Resistente agli alcali a norma EN 50306
  - Resistente all'ozono a norma EN 50306
• Portata di corrente conforme a EN 50355, allegato A

Riferimenti normativi/approvazioni

• EN 50306-4 classe E, tipo MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classificazione: C / F0
  (propagazione delle fiamme / fumo)

Costruzione

• Colore guaina esterna: nero
• Trefolo in rame stagnato, 19 o 37 fili, SRC (conduttore circolare speciale)
• Isolamento: composto polimerico reticolato con fasci di elettroni a norma EN 50306
• Colore dell'isolamento: bianco con numerazione nera
• Rivestimento: foglio plastico privo di alogeni (opzionale)
• Schermatura: calza di schermatura in rame stagnato
• Guaina esterna: composto polimerico reticolato con fasci di elettroni S2 a norma EN 50306

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• bianco con numerazione nera

Cordatura conduttori

• 19 o 37 fili SRC (conduttore circolare speciale) a norma EN 50306-1

Raggio minimo di curvatura

• Posa fissa: 5 x diametro esterno
• Movimento occasionale: 10 x diametro esterno

Tensione Nominale (V)

• U₀: 600 V AC U₀/U: 300/500 V AC conforme a EN 50306 U_m: 550 V AC

Tensione di prova

• 3,5 kV AC; 8,4 kV DC

Conduttore di terra

• G = con conduttore di protezione GN-YE
  X = senza conduttore di protezione

Campo di temperatura

• Posa fissa: da -45°C a +125°C (20.000 h) -50°C conf. GOST 20.57.406-81
• Movimento occasionale:
  da -35°C a +105°C
  Corto circuito: +160°C (5s)
