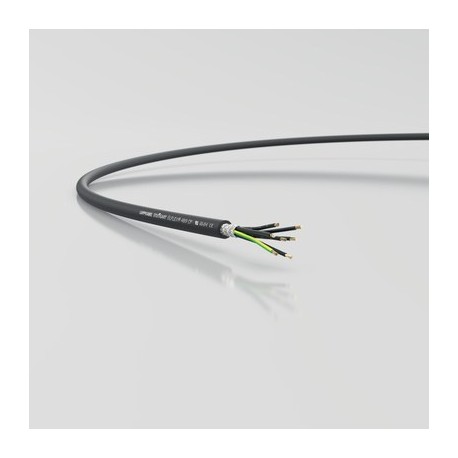

1321105 LAPP ÖLFLEX 409 CP 5G0,75

Vantaggi

• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione
• Schermatura in calza di rame che soddisfa le prescrizioni EMC contro le interferenze di campi elettromagnetici

Applicazione

• Costruzione di apparecchiature
• Macchine industriali e macchine utensili
• Misurazioni e controllo
• Adatto a zone con presenza di oli, come macchine utensili e linee di produzione con sollecitazioni meccaniche normali.
• L'impiego all'aperto è possibile nel rispetto del campo di temperatura

Caratteristiche del prodotto

• Elevata resistenza agli oli
• Autoestinguente
• Resistente all'abrasione e al taglio
• Resistente ai raggi UV secondo ISO 4892-2
• Resistente a idrolisi e ai microbi

Norm references / Approvals

• UL AWM Style 20234
• cUL AWM I/II A/B
• UL File No. E63634

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori in PVC speciale
• Conduttori cordati a strati concentrici
• Nastratura in materiale plastico
• Schermatura in calza di rame stagnato
• Guaina in poliuretano (PUR)
• Colore della guaina: nero (sim. RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V
• UL/CSA: 1000 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C (UL: +80°C)
• Posa fissa: da -40°C a +80°C
