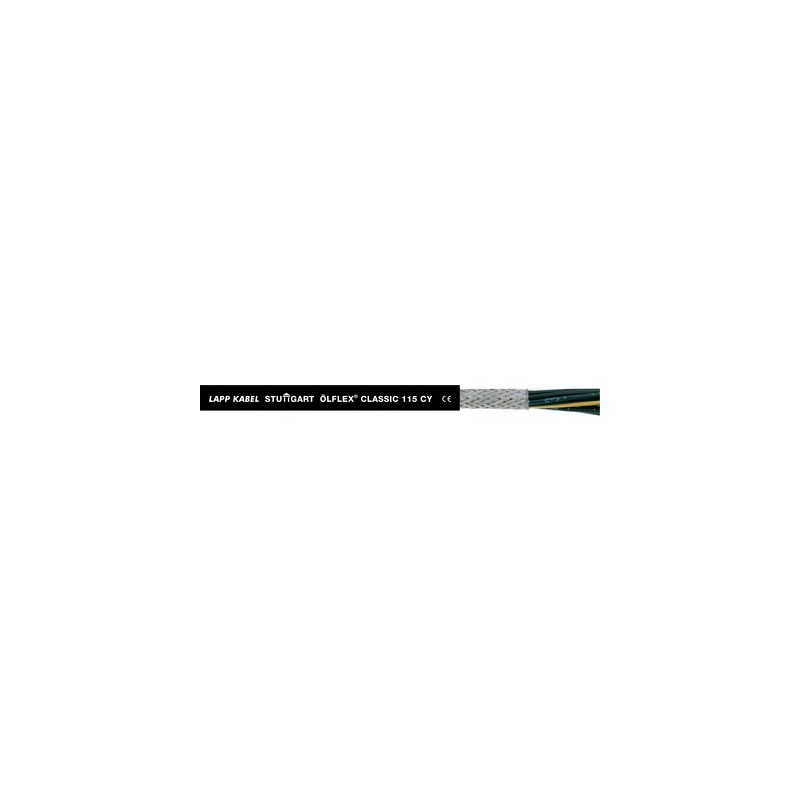

1136571 LAPP ÖLFLEX CLASSIC 115 CY 5G16 BK

Vantaggi

• Adatto all''utilizzo esterno
• Ingombro contenuto grazie al diametro ridotto

Applicazione

• Tecnica di misura, di controllo e di regolazione
• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
• Impianti di trasporto e convogliamento
• Adatto alle applicazioni in torsione tipiche in torri eoliche
• Adatto all''utilizzo esterno

Caratteristiche del prodotto

• Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3
• Autoestinguente secondo IEC 60332-1-2
• Buona resistenza chimica, tabella T1
• Elevato grado di copertura della schermatura,
  ridotta impedenza di trasferimento
  (max. 250 Ω/km a 30 MHz)

Riferimenti normativi/approvazioni

• Secondo EN 50525-2-51

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore in PVC LAPP P8/1
• Conduttori cordati a strati concentrici
• Nastratura in materiale plastico
• Schermatura in calza di rame stagnato
• Guaina isolante in PVC, nera

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-1 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• Conduttore/conduttore: 4.000 V
• Conduttore/schermo: 2.000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
