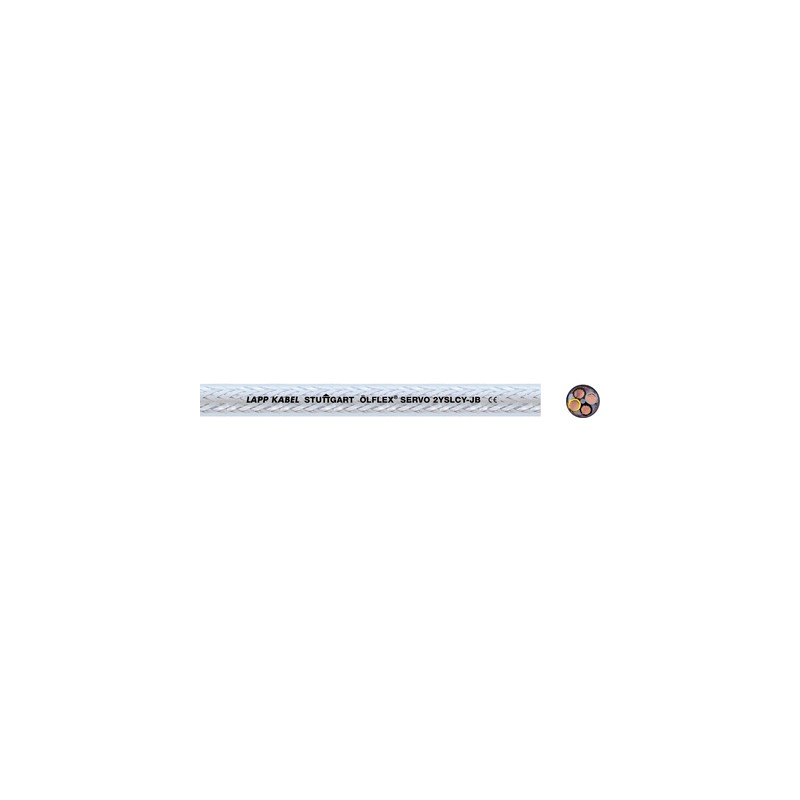

1136462 LAPP ÖLFLEX SERVO 2YSLCY-JB BK 4G150

Vantaggi

• Conforme ai requisiti EMC per azionamenti a velocità controllata
• Trasmissione ad alta potenza per unità di grandi dimensioni
• La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
• La versione 3+3 conduttori di terra disposti simmetricamente favorisce la riduzione delle correnti dannose nei cuscinetti
• Le versioni con guaina esterna nera sono adatte per la posa all’aperto

Applicazione

• Cavo di collegamento tra il convertitore di frequenza e il motore
• Per ambienti asciutti, umidi e bagnati
• Industria cartiera
• Industria chimica
• Industria pesante

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2

Norm references / Approvals

• Secondo VDE 0207 / 0250 / 0295

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori: polietilene (PE)
• Anime cordate concentricamente (nella versione 3+3 i conduttori di protezione sono posti simmetricamente tra i conduttori attivi)
• Schermatura: foglio di alluminio laminato avvolto in combinazione con treccia di rame stagnato
• Versione a 4 conduttori: opzionale guaina esterna trasparente o nera
• Versione 3+3 conduttori: guaina esterna in PVC, nera - flessibile al freddo

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Colorati in accordo HD 308 S2 VDE 0293-308

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• conduttore/conduttore: 4 kV
• conduttore/schermo: 4 kV

Conduttore di terra

• G = con conduttore di protezione GN-YE
  X = senza conduttore di protezione
• Nella versione 3+3 i conduttori di protezione sono posti simmetricamente tra i conduttori attivi

Campo di temperatura

• Flessione: da -5 ° C a +70 ° C
  versione conduttori 3 +3 : da -15 ° C a +70 ° C
• Posa fissa: da -40°C a +70°C
