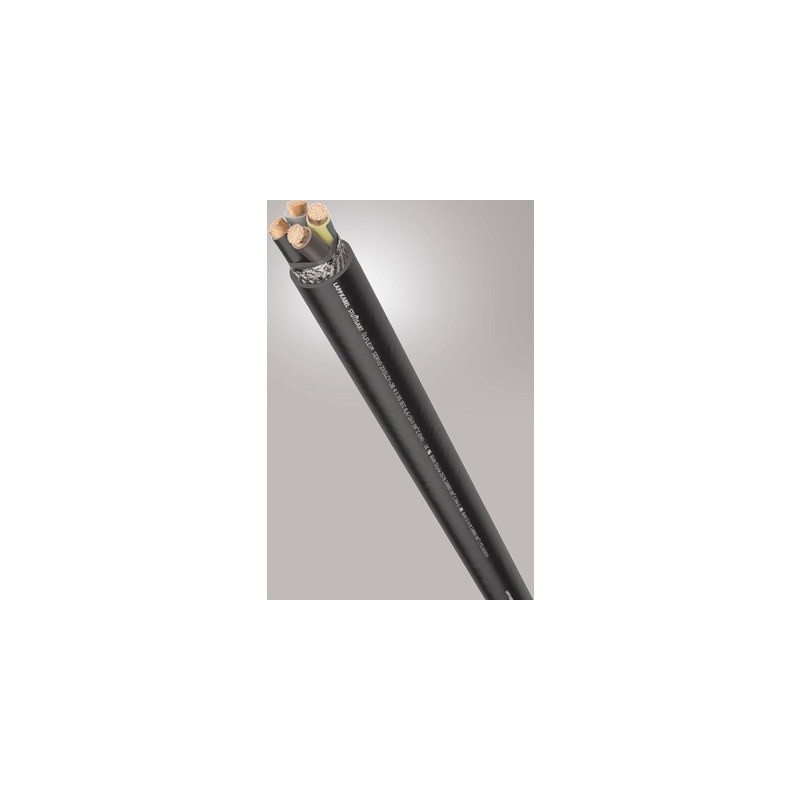

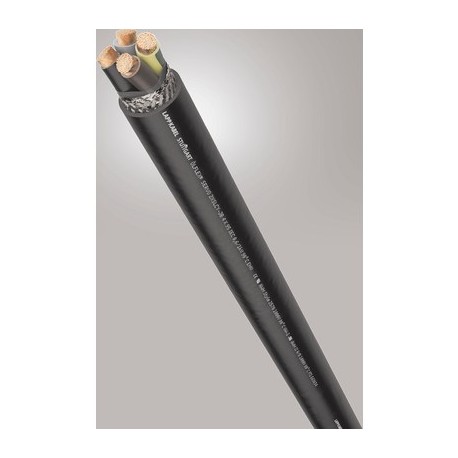

1133621 LAPP ÖLFLEX® SERVO 2XSLCY-JB

Ricavato

• Installazione EMC di azionamenti elettrici per la regolazione dei giri secondo EN 61800-3
• Trasmissione per dispositivi ad alta potenza
• La costruzione a bassa capacità consente lunghezze di cavo più lunghe tra convertitore e azionamento
• La versione simmetrica 3+3 riduce le correnti dannose dei cuscinetti
• La posa all'aperto è possibile grazie al guscio esterno nero resistente ai raggi UV

Ambito di utilizzo

• Interconnessione tra il convertitore di frequenza e il motore
• Per l'uso in interni asciutti, bagnati e bagnati.
• Industria della carta
• Industria chimica.
• Industria pesante

Caratteristiche del prodotto

• Design a bassa capacità
• Propagatore non di fiamma secondo IEC 60332-1-2,
  UL VW-1 e CSA FT 1
• Resistente alle radiazioni UV e a tutti i tipi di condizioni atmosferiche secondo ISO 4892-2
• Flessibile a freddo fino a -15 °C

Norme di riferimento / Approvazioni

• Stati Uniti: UL AWM Style 2570
  Canada: cUL AWM Stile I/II A/B FT1
• File UL n. Q63634 ·
• Basato su VDE 0276, 0250, 0207

Composizione del prodotto

• Conduttore formato da sottili fili di rame nudi
• Isolamento del conduttore: XLPE
• Conduttori intrecciati elicoidali (modello di 3+3 conduttori, cioè terra divisa in 3 conduttori)
• Display: involucro di alluminio in combinazione con treccia di rame stagnato
• Coperchio in PVC, nero (simile a RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 ID classe: EC000057
• ETIM Classe 5.0 Descrizione: Cavo di alimentazione a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 ID classe: EC000057
• ETIM 6.0 Classe-Descrizione: cavo di alimentazione di avviamento

Codice di identificazione del conducente

• Conduttori colorati secondo HD 308 S2 / VDE 0293-308

Formazione del conducente

• Filo sottile, secondo VDE 0295 CIase 5 / IEC 60228 CIase 5

Raggio minimo di curvatura

• Uso flessibile occasionale: 15 x diametro esterno
• Installazione fissa: 4 x diametro esterno

Tensione nominale

• IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Tensione di prova

• 4000 V

Conduttore di protezione

• Costruzione simmetrica 3+3

Intervallo di temperatura

• Flessione:
  Da -15°C a +90°C (UL/CSA +80°C)
• Installazione fissa:
  Da -40°C a +90°C (UL/CSA +80°C)
