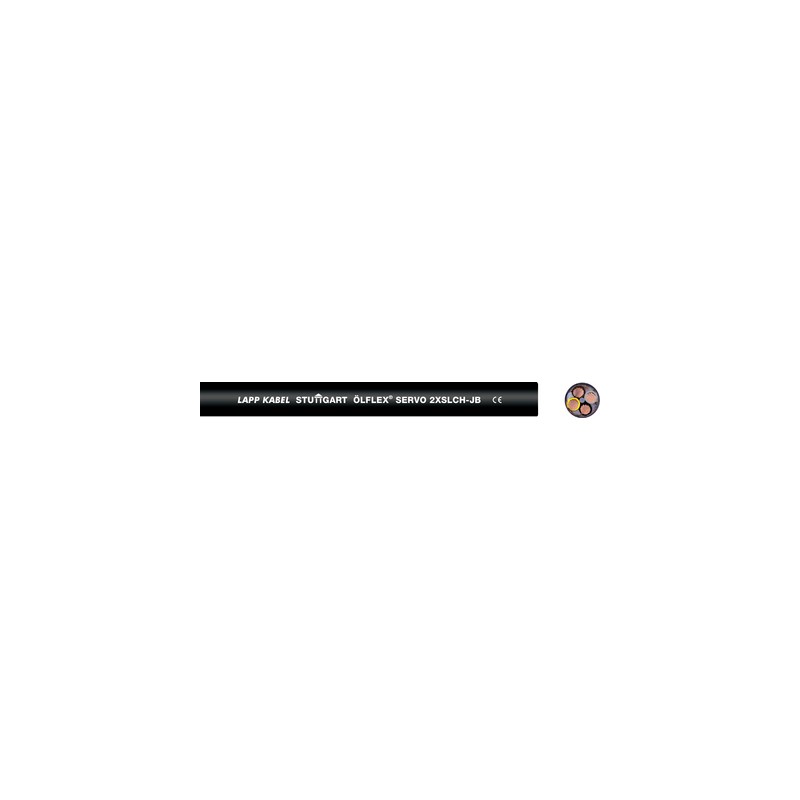

1133502 LAPP ÖLFLEX SERVO 2XSLCH-JB 4G4

Vantaggi

• Conforme ai requisiti EMC per azionamenti a velocità controllata
• Trasmissione ad alta potenza per unità di grandi dimensioni
• La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
• La versione 3+3 conduttori di terra disposti simmetricamente favorisce la riduzione delle correnti dannose nei cuscinetti
• Riduzione della propagazione di incendi, della densità di gas di combustione e della relativa tossicità in caso di incendio

Applicazione

• Cavo di collegamento tra il convertitore di frequenza e il motore
• Per ambienti asciutti, umidi e bagnati
• Industria della carta, industria automobilistica
• Industria alimentare e dell'imballaggio
• Macchine utensili

Caratteristiche del prodotto

• Cavo a bassa capacità
• Reazione al fuoco:
  - Autoestinguente (IEC 60332-1-2)
  - Privo di alogeni (IEC 60754-1)
  - Assenza di gas corrosivi (IEC 60754-2)
  - Bassa densità di fumo (IEC 61034-2)
  - Bassa tossicità (EN 50305)
• Autoestinguente secondo IEC 60332-3-24 o IEC 60332-3-25 (propagazione della fiamma in fasci di cavi o conduttori)
• Resistente ai raggi UV e agli agenti atmosferici secondo ISO 4892-3

Norm references / Approvals

• Secondo VDE 0276, 0250, 0207

Costruzione

• Fili sottili di rame nudo
• Isolamento dei conduttori: XLPE
• Anime cordate concentricamente (nella versione 3+3 i conduttori di protezione sono posti simmetricamente tra i conduttori attivi)
• Schermatura: foglio di alluminio laminato avvolto in combinazione con treccia di rame stagnato
• Guaina esterna: mescola speciale priva di alogeni, colore nero (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Colorati in accordo HD 308 S2 VDE 0293-308

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 600/1000 V

Tensione di prova

• conduttore/conduttore: 4 kV
• conduttore/schermo: 4 kV

Conduttore di terra

• G = con conduttore di protezione GN-YE
  X = senza conduttore di protezione
• Nella versione 3+3 i conduttori di protezione sono posti simmetricamente tra i conduttori attivi

Campo di temperatura

• Mobile: da -15°C a +90°C
• Posa fissa: da -40°C a +90°C
