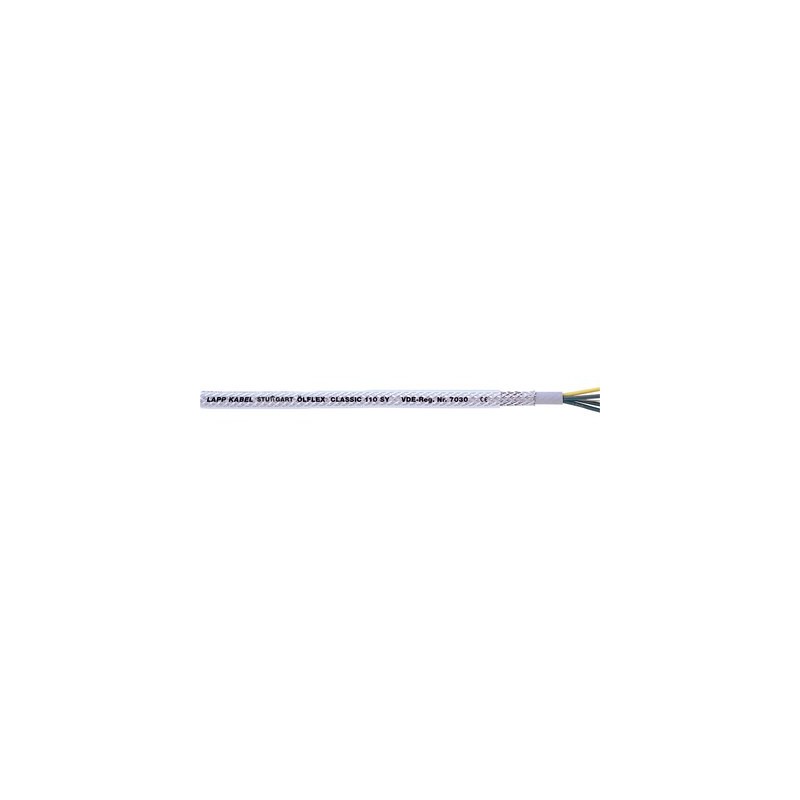

1125629 LAPP ÖLFLEX CLASSIC 110 SY 4G35

Vantaggi

• Protezione meccanica supplementare grazie all’armatura in calza di fili di acciaio
• Elevata sicurezza elettrica grazie alla tensione di prova 4 kV

Applicazione

• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
• Applicazioni gravose per quanto riguarda le sollecitazioni meccaniche
• Posa fissa o mobile non guidata, non ripetitiva in modo continuo, senza sollecitazioni a trazione

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Buona resistenza chimica, tabella T1

Riferimenti normativi/approvazioni

• VDE reg. n. 7030

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore in PVC LAPP P8/1
• Conduttori cordati a strati concentrici
• Guaina interna in PVC grigia
• Armatura in fili di acciaio antiossidante
• Guaina esterna in PVC trasparente

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -5°C a +70°C
• Posa fissa: da -40°C a +80°C
