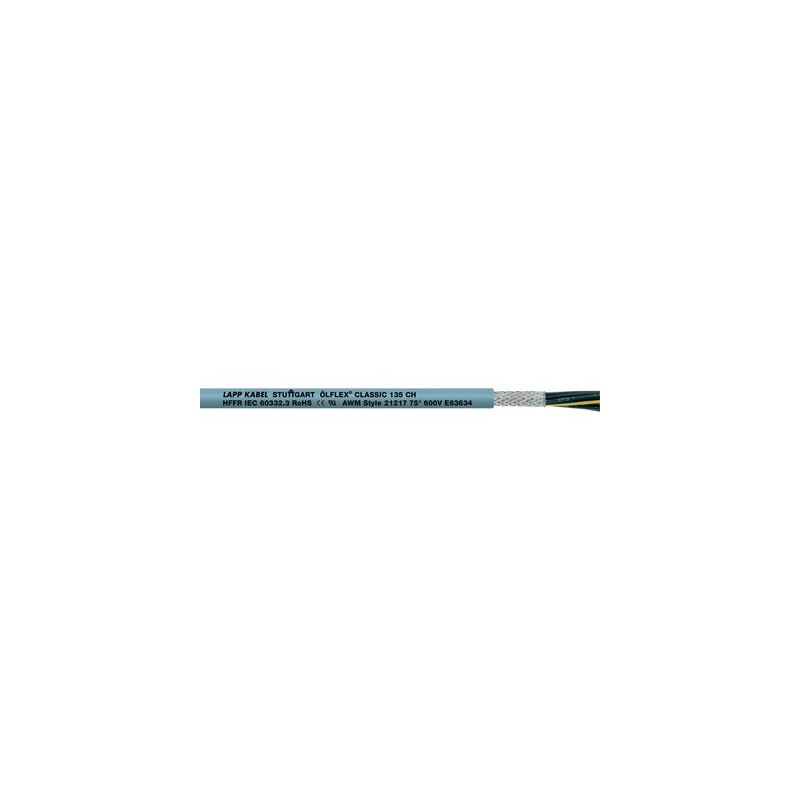

1123377 LAPP ÖLFLEX CLASSIC 135 CH 4G16

Vantaggi

• Facile utilizzo e installazione grazie alla struttura flessibile
• Ingombro contenuto grazie al diametro ridotto
• Certificato per applicazioni marine

Applicazione

• Luoghi pubblici quali aeroporti o stazioni ferroviarie
• Ingegneria meccanica
  Automazione industriale
  Impianti di climatizzazione
• Particolarmente adatto all'utilizzo nei luoghi in cui, in caso di incendio, sussiste notevole rischio per persone, animali e apparati di valore
• In ambienti industriali con applicazioni critiche per soddisfare le prescrizioni EMC (compatibilità elettromagnetica)
• Nota: per l'utilizzo di cavi AWM (Appliance Wiring Material) in macchinari industriali (USA) secondo NFPA 79: consultare l'appendice del catalogo tabella T29

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2 (propagazione della fiamma su singolo cavo)
• Autoestinguente seconodo IEC 60332-3-22, IEC 60332-3-24 e IEC 60332-3-25 (propagazione della fiamma in verticale a fasci di cavi)
• Privo di alogeni secondo IEC 60754-1
  (quantità dei gas contenenti acidi alogeni)
  Corrosività dei gas di combustione secondo IEC 60754-2
• Bassa densità dei fumi secondo IEC 61034-2

Riferimenti normativi/approvazioni

• UL AWM style 21217
• Secondo EN 50525-3-11
• Secondo EN 50525-2-51
• Certificato DNV GL n ° TAE00002RK

Costruzione

• Fili sottili di rame nudo
• Isolamento del conduttore privo di alogeni
• Conduttori cordati a strati concentrici
• Nastratura in foglio plastico privo di alogeni
• Schermatura in calza di rame stagnato
• Guaina esterna: mescola speciale priva di alogeni, grigio (simile RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• Movimento occasionale: 20 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V
• UL: 600 V

Tensione di prova

• Conduttore/conduttore: 4.000 V
• Conduttore/schermo: 2.000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -25°C a +70°C (UL: +75°C)
• Posa fissa: da -40°C a +80°C (UL: +75°C)
