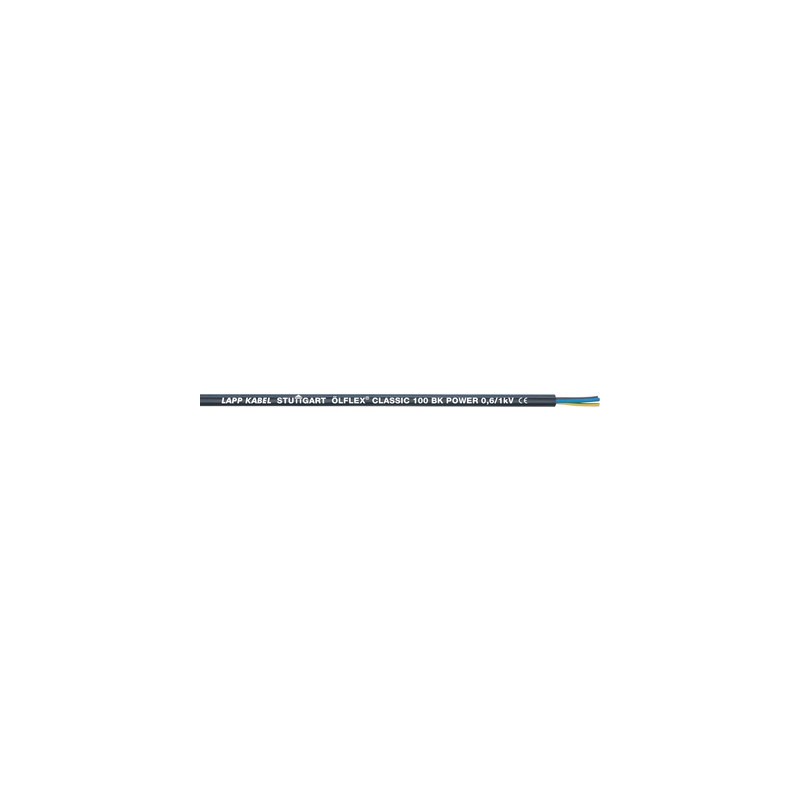

1120466 LAPP ÖLFLEX CLASSIC 100 BK 0,6/1 kV 7G1,5

Ricavato

• Soddisfare requisiti elettrici elevati, tensione di prova di 4kV

applicazioni

• Produzione di Attrezzature Industriali, Ingegneria Meccanica, Tecnologia di Riscaldamento e Condizionamento d'Aria, Apparecchiature per Centrali Elettriche, Attrezzature per Scenografie
• Per applicazioni ferme e per installazioni con mobilità limitata, a patto che non ci siano carichi di trazione
• Adatto all'uso con carichi torsionali tipici dei generatori eolici
• Uso all'aperto possibile
• Per qualsiasi sezione trasversale con uno spessore medio nominale/minimo di guaina di 1,8 mm o più – per applicazioni in cui i cavi rivestiti sarebbero un vantaggio

Funzioni

• Non può resistere alla combustione secondo IEC 60332-1-2
• Resistente ai raggi UV e alle intemperie secondo ISO 4892-2
• Resistenza all'ozono secondo la norma EN 50396
• Flessibile a basse temperature -30°C

disegno

• Conduttori realizzati con i fili di rame più sottili
• Isolamento conduttore: Composto in PVC resistente al gelo
• Guaina esterna in PVC resistente al gelo, nera (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 ID classe: EC000057
• Descrizione della classe ETIM 5.0: Cavi di alimentazione

Classificazione ETIM 6

• Designazione della classe ETIM 6.0: EC000057
• Descrizione della classe ETIM 6.0: Cavo di alimentazione

Marcatura delle cuciture

• Fino a 5 nuclei: secondo VDE 0293-308 (Tabella 1). T9 nell'Appendice)
• 6-core: codifica colore ÖLFLEX® (tabella T7 nell'appendice)

Costruzione del capotreno

• Classe di flessibilità 5 secondo VDE 0295/ IEC 60228

Applicazioni nei generatori eolici

• TW-0 e TW-1, vedi Appendice T0

Raggio di curvatura minimo

• Mobilità limitata 15 x D
• Applicazione fissa: 4 x D

Tensione nominale

• U₀/U: 600/1000 V

Tensione di prova

• 4000 B

Conduttore di messa a terra

• G = con capotreno ferroviario
• X = nessun conduttore di massa

Intervallo di temperatura

• Mobilità limitata da -30°C a +70°C
• Applicazione stazionaria: -40 a +80 °C
