11139525 LAPP UNITRONIC FD CP (TP) più A 6X2X0,5

Ricavato

• Intervallo di temperatura esteso per applicazioni in condizioni ambientali difficili
• Disaccoppiamento di circuiti elettrici per struttura in coppie intrecciate (effetti crosstalk)
• La tensione nominale UL-AWM 1000V per il cablaggio interno protetto (ad es. all'interno dell'area industriale) consente la posa interna direttamente accanto ai cavi di alimentazione con tensione nominale UL applicata di 1 kV
• Negli Stati Uniti all'interno di macchinari industriali e su catene portacavi all'interno dell'area industriale (soggetto all'approvazione AHJ), secondo NFPA 79, sezione 12.9.2 (eccezione 3 sotto 12.9.2: fino a 1 mm2 e <16 AWG)
• La schermatura generale riduce al minimo le interferenze elettriche

Ambito di utilizzo

• Utilizzo in circuiti di misura, comando e controllo.
• Robot lineari, attrezzature di movimentazione automatizzate
• Design sofisticato per l'utilizzo di catene/binari ad alte prestazioni
• Per l'uso in catena/supporto: si prega di rispettare le linee guida di assemblaggio elencate nell'Appendice T3
• Adatto per applicazioni di torsione nel "drip loop" delle turbine eoliche (WTG)

Caratteristiche del prodotto

• Privo di alogeni, ha una bassa capacità ed è flessibile fino a -40°C
• Guscio esterno in PUR, resistente a tagli e incisioni, resistente agli oli minerali e all'abrasione derivanti dall'utilizzo nelle catene portacavi.
• Superficie a bassa adesione, resistente all'idrolisi e ai microbi, generalmente per uso esterno (non in Nord America) grazie alla resistenza ai raggi UV e all'ozono
• Propagatore senza fiamma: IEC 60332-1-2, FT2

Norme di riferimento / Approvazioni

• cRUus AWM, certificato UL (UL: E63634): UL AWM Style 21576, così come AWM A/B I/II

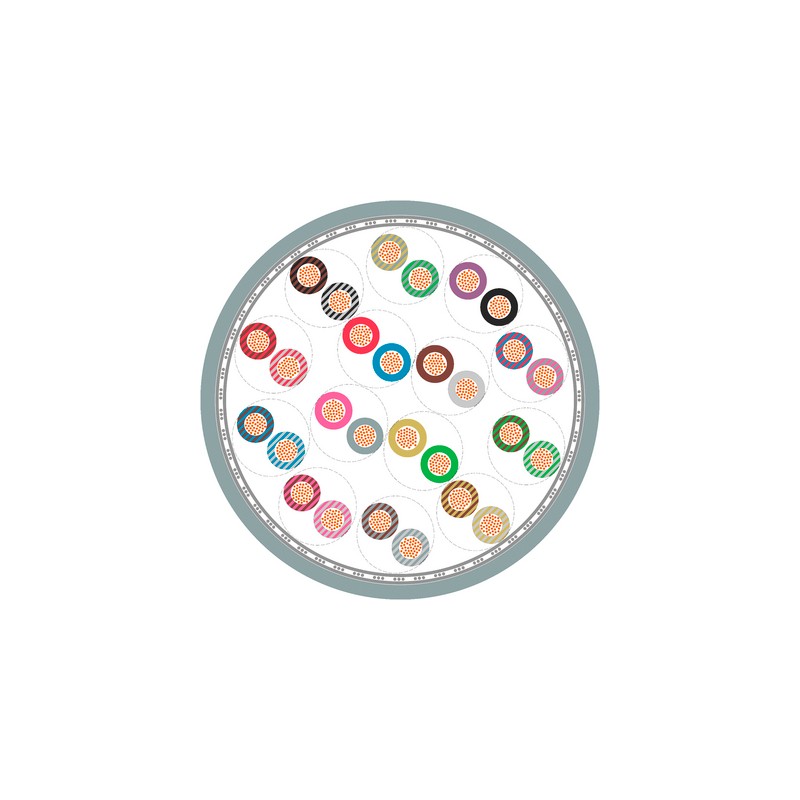

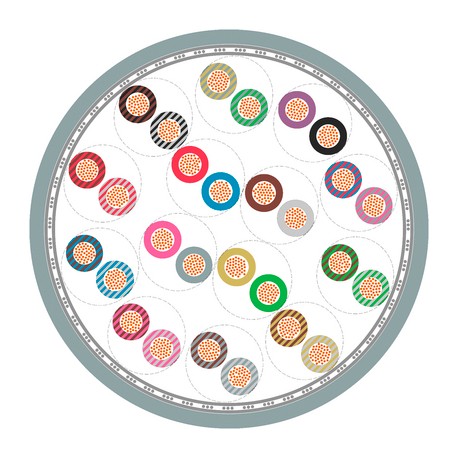

Composizione del prodotto

• Conduttori intrecciati supersì fini di fili di rame nudo (classe 6)
• Isolamento del conduttore: basato sulla struttura TP
  di poliolefina
• Busta non tessuta
• Schermo a treccia di rame stagnato
• Calotta esterna realizzata con speciale mescola PUR
  Colore esterno: grigio (RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 ID classe: EC000104
• ETIM Classe 5.0 Descrizione: Cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 ID classe: EC000104
• ETIM 6.0 Classe-Descrizione: Linea di controllo

Codice di identificazione del conducente

• DIN 47100 (tabella T9 dell'appendice)

Capacità reciproca

• Fino a 0,5 mm²: 60 nF/km
• Fino a 1,0 mm²: 70 nF/km

Induttanza

• Circa 0,65 mH/km

Formazione del conducente

• Conduttore, filettatura superfine

Movimento di coppia in WTG

• TW-0 e TW-2, vedi Appendice T0

Raggio minimo di curvatura

• Flessione: 7,5 x diametro esterno
• Installazione fissa: 4 x diametro esterno

Tensione di prova

• driver/conduttore: 1500 V
• Driver/display: 1500 V

Intervallo di temperatura

• Da -40°C a +80°C
  cRUus AWM: max. +80°C
