11139519 LAPP UNITRONIC FD CP (TP) più A 6X2X0,34

Vantaggi

• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
• Twistatura delle coppie contro diafonia ed interferenze
• Tensione nominale UL-AWM 1000V per cablaggio protetto interno (ad es. all'interno della piattaforma industriale sotto Field Labeling) consente la posa interna direttamente accanto ai cavi di collegamento con tensione nominale UL applicata 1kV
• Nelle macchine industriali statunitensi, secondo NFPA 79, ed. 2015, 12.9.2 (condizione 3 alla sezione 12.9.2: sa 1 mm² e <16 AWG)
• La schermatura in calza minimizza le interferenze elettriche

Applicazione

• Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
• Robot cartesiani, impianti automatici di movimentazione
• Costruzione speciale per elevate prestazioni in catene portacavi.
• For use in chain/carrier: Please respect the assembly guidelines listed in Appendix T3
• Adatto alle applicazioni in torsione tipiche in torri eoliche

Caratteristiche del prodotto

• Privo di alogeni, a bassa capacità e flessibile fino a -40°C
• Guaina esterna in PUR, adatta al taglio, resistente agli oli minerali e all'abrasione quando viene utilizzata in catene portacavi
• Superficie poco adesiva, resistente all'idrolisi e ai microbi, adatta per uso esterno (non in Nord America) grazie alla resistenza ai raggi UV e all'ozono
• Autoestinguente secondo: IEC 60332-1-2, FT2

Riferimenti normativi/approvazioni

• cRUus AWM, certificato da UL (UL: E63634): UL AWM Style 21576 e AWM A/B I/II

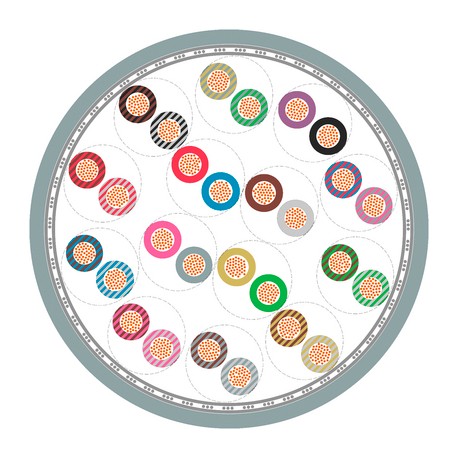

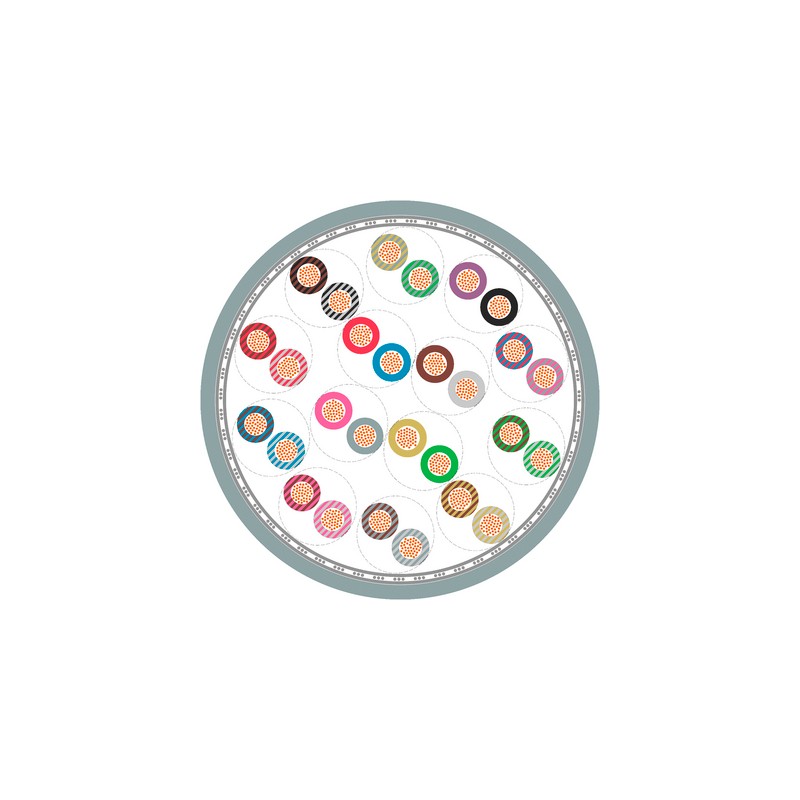

Costruzione

• Fili sottilissimi di rame nudo
• Isolamento dei conduttori: Basato su una struttura TP di poliolefina
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina esterna in mescola PUR grigia (RAL 7001)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• DIN 47100, tabella T9

Mutua capacità

• Fino a 0,5 mm²: 60 nF/km
• Fino a 1,0 mm²: 70 nF/km

Induttanza

• ca. 0,65 mH/km

Cordatura conduttori

• trefolo, a fili extra sottili

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 1500 V
• Conduttore/schermo: 1500 V

Campo di temperatura

• da -40°C a
  +80°CcRUus AWM: max +80°C
