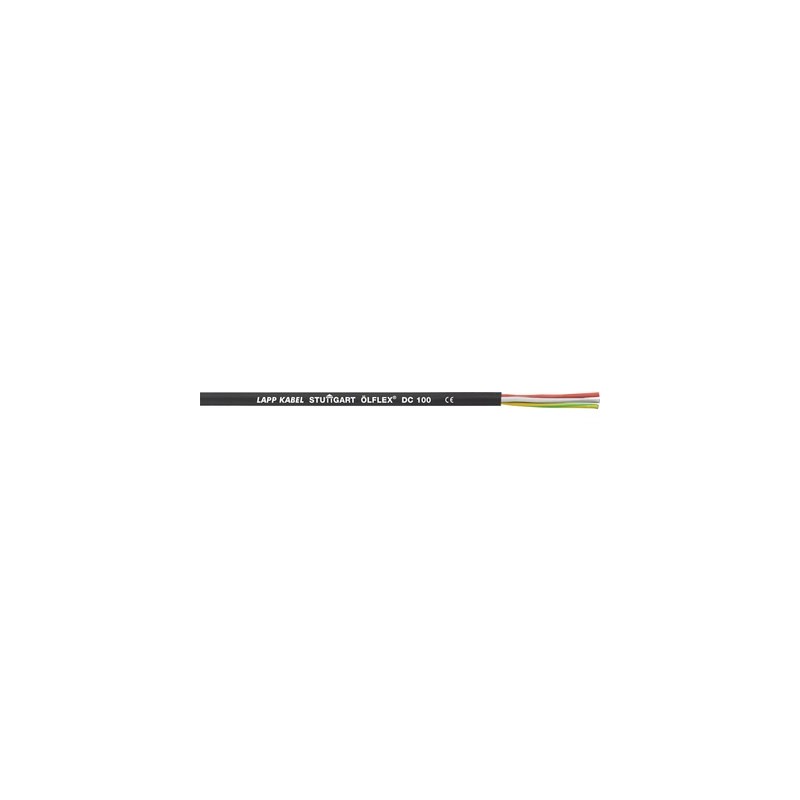

11101110 LAPP ÖLFLEX DC 100 3G10

Ricavato

• Appositamente costruito per un uso prolungato con tensione CC fino a max. 0,75 / 1,5 kV
• Adatto per la realizzazione di reti a risparmio energetico in corrente continua (DC) in impianti industriali

Ambito di utilizzo

• Impiantistica, macchinari industriali, impianti di climatizzazione, tecnologia della luce e del suono
• Per impianti in cui l'energia è distribuita con una rete a corrente continua
• Installazione fissa e uso flessibile occasionale

Caratteristiche del prodotto

• Propagatore non di fiamma, secondo IEC 60332-1-2
• Resistente alle radiazioni UV e a tutti i tipi di condizioni atmosferiche secondo ISO 4892-2
• Resistente all'ozono, secondo EN 50396

Composizione del prodotto

• Conduttore formato da sottili fili di rame nudo intrecciati
• Isolamento speciale in PVC
• Colori del conduttore: rosso (L+), bianco (L-) e verde-giallo
• Coperchio in PVC, nero (simile a RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 ID classe: EC000057
• ETIM Classe 5.0 Descrizione: Cavo di alimentazione a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 ID classe: EC000057
• ETIM 6.0 Classe-Descrizione: cavo di alimentazione di avviamento

Codice di identificazione del conducente

• Rosso, bianco, verde-giallo

Formazione del conducente

• Fili sottili intrecciati secondo
  VDE 0295 Classe 5 / IEC 60228 Classe 5

Raggio minimo di curvatura

• Uso flessibile occasionale: 15 x diametro esterno
• Installazione fissa: 4 x diametro esterno

Tensione nominale

• DC (conduttore-terra): max. 0,75 kV DC (conduttore-conduttore): max. 1,5 kV

Tensione di prova

• 4000 V

Conduttore di protezione

• G = con conduttore di protezione AM/VE
• X = nessun conduttore di protezione

Intervallo di temperatura

• Uso flessibile occasionale: da -5 °C a +70 °C
• Installazione fissa: da -40 °C a +80 °C
