LAPPÖLFLEX FD cavo1026781 LAPP CATENA ÖLFLEX 809 CY 18G1,5
LAPP 1026781 1026781 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

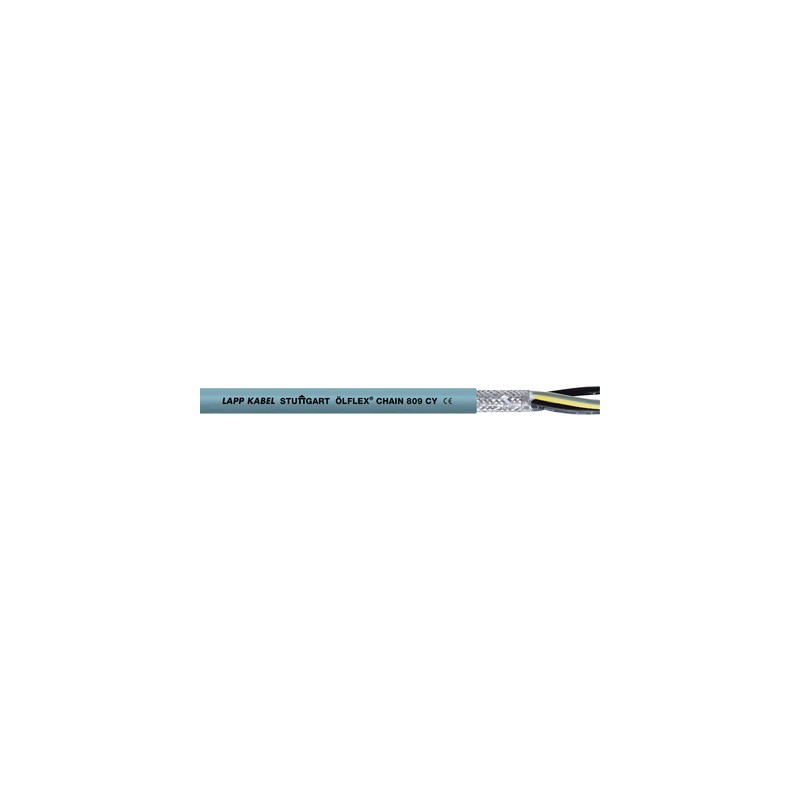

1026781 LAPP CATENA ÖLFLEX 809 CY 18G1,5

Riferimento: 1026781

Produttore: LAPP

Descrizione:

CATENA ÖLFLEX 809 CY 18G1,5
ÖLFLEX® CHAIN 809 CY - cavo di alimentazione e comando schermato per uso versatile in catene portacavi con certificazione UL/cUL AWM

Categorie:

  • LAPP > ÖLFLEX FD cavo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Vantaggi

  • Ottimo rapporto qualità/prezzo
  • Flessibile e leggero, senza guaina interna
  • La certificazione multi-standard semplifica la gestione e riduce i costi
  • La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione
  • La schermatura in calza di rame è secondo EMC e protegge contro le interferenze elettromagnetiche

Applicazione

  • Per catene portacavi o parti di macchine in movimento
  • In ambienti industriali per applicazioni sensibili alle prescrizioni EMC
  • Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
  • Cablaggio di macchine, apparecchi e quadri elettrici
  • Linee di assemblaggio e produzione

Caratteristiche del prodotto

  • Adatto alle applicazioni in torsione tipiche in torri eoliche
  • Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
  • Conforme ai requisiti EMC
  • Superficie esterna a bassa aderenza

Norm references / Approvals

  • UL AWM Style 20886
  • cUL AWM II A/B FT1
  • UL File No. E63634
  • Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

  • Fili sottili di rame nudo
  • Isolamento dei conduttori in PVC
  • Conduttori cordati a strati concentrici
  • Nastratura in tessuto non tessuto
  • Schermatura in calza di rame stagnato
  • Guaina esterna: PVC, grigio (simile RAL 7001)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

  • Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Torsione in WTG (Wind Turbine Generators)

  • TW-0 & TW-1 fare riferimento alla tabella T0

Raggio minimo di curvatura

  • Posa mobile: da 10 x diametro esterno
  • Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

  • VDE: U0/U: 300/500 V
  • UL & CSA: 1000 V

Cicli di flessione e parametri di utilizzo

  • Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Tensione di prova

  • Conduttore/conduttore: 4.000 V
  • Conduttore/schermo: 2.000 V

Conduttore di terra

  • G = con conduttore giallo/verde
  • X = senza conduttore giallo/verde

Campo di temperatura

  • Mobile: da 0°C a +70°C (UL/CSA: +80°C)
  • Posa fissa: da -40°C a +70°C (UL/CSA +80°C)

DATASHEET - PDF

Titolo
Dimensione
Tipo
1026781 1026781 IT_1026751.pdf
329 Kbytes
PDF CATALOGO GENERAL LAPP IT
59 Mbytes
