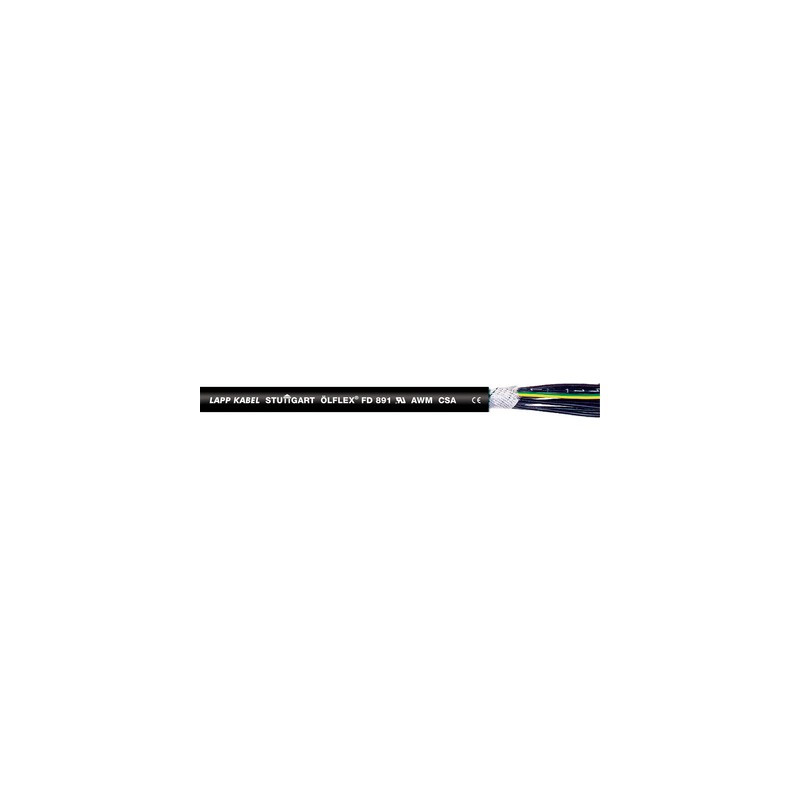

1026624 LAPP ÖLFLEX FD 891 4G16

Vantaggi

• La certificazione multi-standard semplifica la gestione e riduce i costi
• La certificazione per Stati Uniti e Canada ne permette l'utilizzo in macchinari, dispositivi e impianti destinati all'esportazione
• Nei limiti del range di temperatura può essere adatto per posa mobile all'aperto

Applicazione

• Per catene portacavi o parti di macchine in movimento
• Adatto per l'utilizzo in circuiti elettrici di misurazione, comando e regolazione
• Catene di montaggio, linee di produzione e macchinari industriali di vario genere
• Macchine utensili
• Impianti industriali

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2 e CSA FT1
• Resistente agli oli
• Superficie esterna a bassa aderenza

Norm references / Approvals

• UL AWM Style 21098
• CSA AWM IA/B; IIA/B FT 1
• UL File No. E63634
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili sottilissimi di rame nudo (classe 6)
• Isolamento dei conduttori in PVC
• Conduttori cordati a strati concentrici con passo di cordatura corto
• Nastratura in tessuto non tessuto
• Guaina isolante in PVC, nero (sim. RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori neri con numerazione bianca secondo VDE 0293-334

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• IEC: U₀/U 300/500 V
• UL/CSA: 600 V

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Tensione di prova

• 4000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• Mobile: da -5°C a +70°C (UL: +90°C)
• Fixed installation: -40°C to +80°C
  (UL: +90°C)
