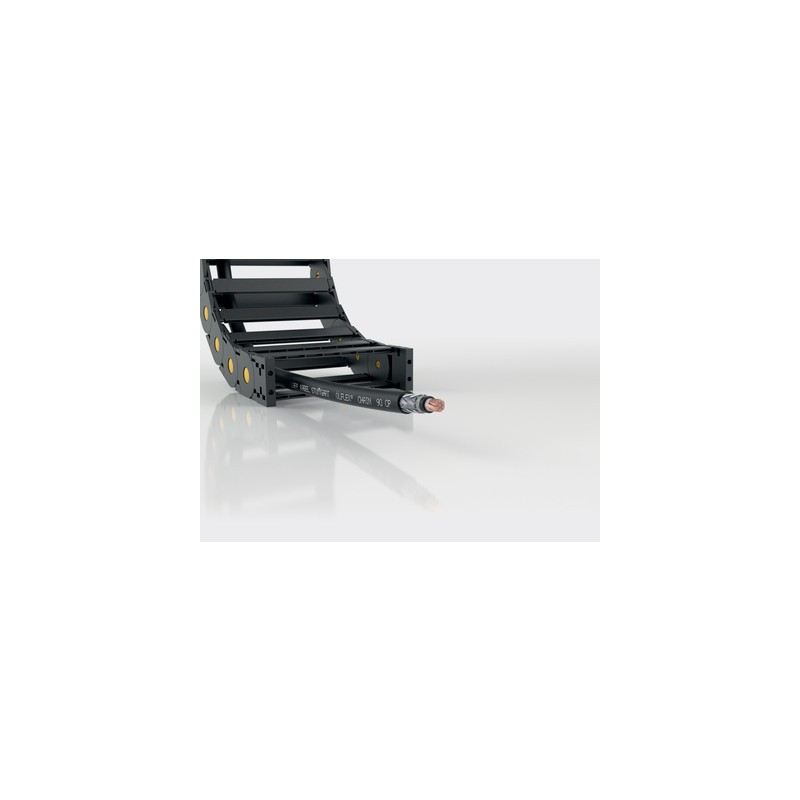

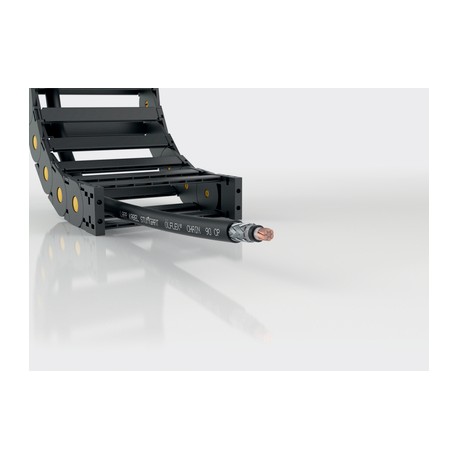

1026571 LAPP CATENA ÖLFLEX 90 CP 1X240

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Ampio campo di temperatura per l'applicazione in condizioni ambientali e climatiche gravose
• Cablaggio a lunghe distanze possibile grazie alla bassa capacità del cavo
• Schermatura in calza di rame per soddisfare i requisiti EMC nella protezione contro le interferenze elettromagnetiche

Applicazione

• Per catene portacavi o parti di macchine in movimento
• Per il cablaggio di apparecchiature elettriche ed elettroniche all'interno dei quadri elettrici
• Appositamente concepito per circuiti di potenza di servomotori azionati con convertitore di frequenza
• Nelle applicazioni in cui l'uso di cavi motore schermati multipolari è problematico a causa dello spazio limitato e dei raggi di curvatura minimi
• Sistemi di controllo nell'industria dell'automotive e dei veicoli
• In ambienti interni ed esterni

Caratteristiche del prodotto

• Infiammabilità:
  - Privo di alogeni a norma VDE 0472-815
  - Autoestinguente a norma IEC 60332-1-2 o
  UL/cUL VW-1, FT1
  - Non propagante l'incendio secondo la norma
  IEC 60332-3-24 Cat. C o /-25 Cat. D
• Ottima resistenza ad agenti atmosferici, raggi UV ed oli
• Flessibile alle basse temperature
• Cavo a bassa capacità
• Conforme ai requisiti EMC

Norm references / Approvals

• Certificato DNV GL
• USA: UL AWM Style 11624, VW-1
  Canada: cUL AWM I/II A, FT1
• UL File No. E63634
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili sottilissimi di rame nudo (classe 6)
• Isolamento dei conduttori in TPE
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina esterna in PUR nera (simile RAL9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• nero, altri colori su richiesta

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 3 x diametro esterno, una volta

Tensione Nominale (V)

• IEC: U₀/U 600/1000 V
• UL & CSA: 1000 V

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Tensione di prova

• 4000 V

Campo di temperatura

• Posa mobile: da -35°C a +80°C
• Posa fissa: da -50°C a +80°C
